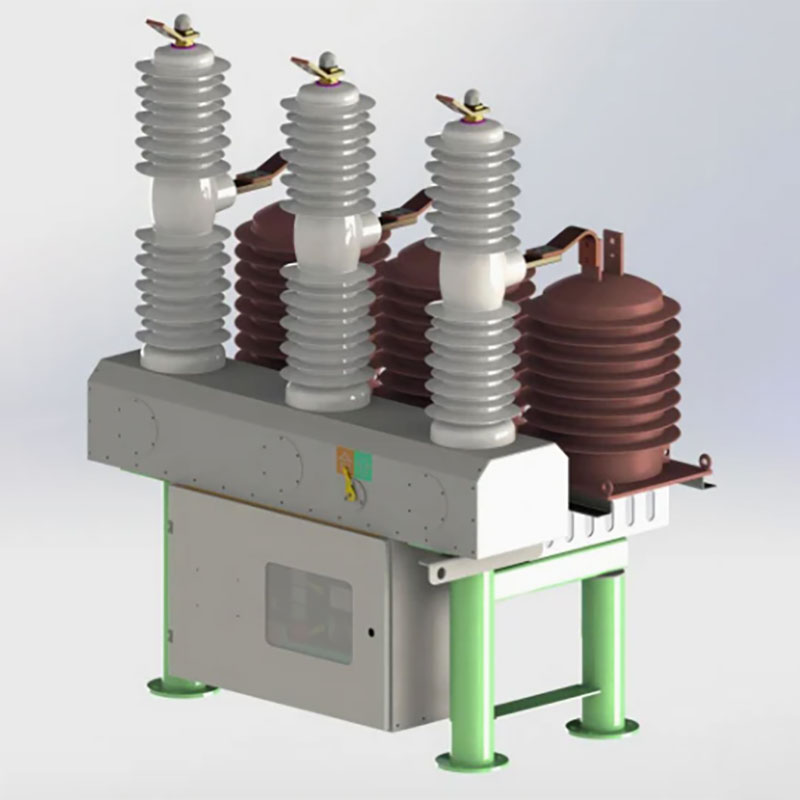

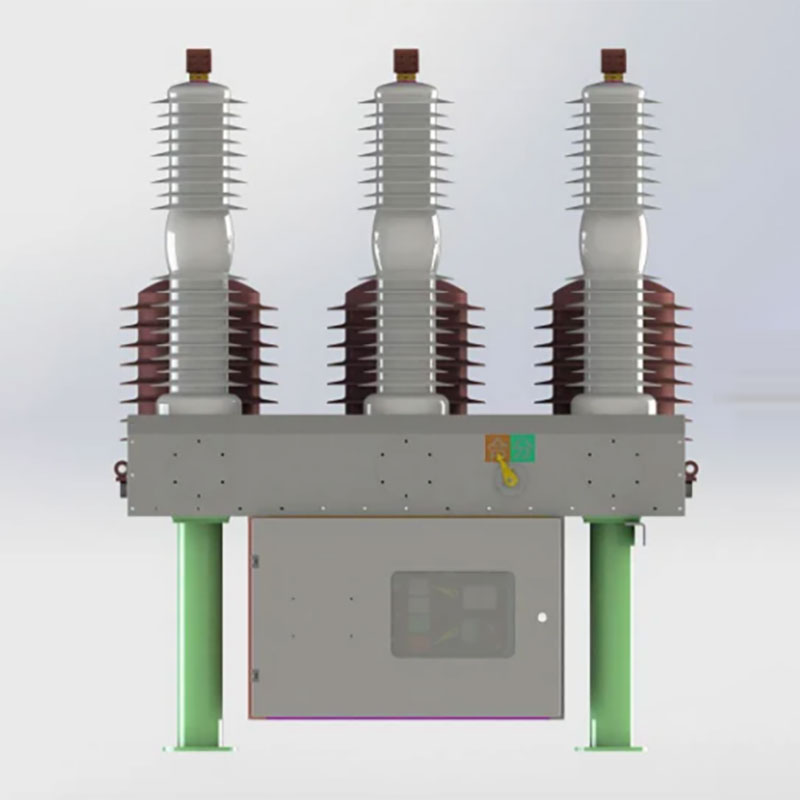

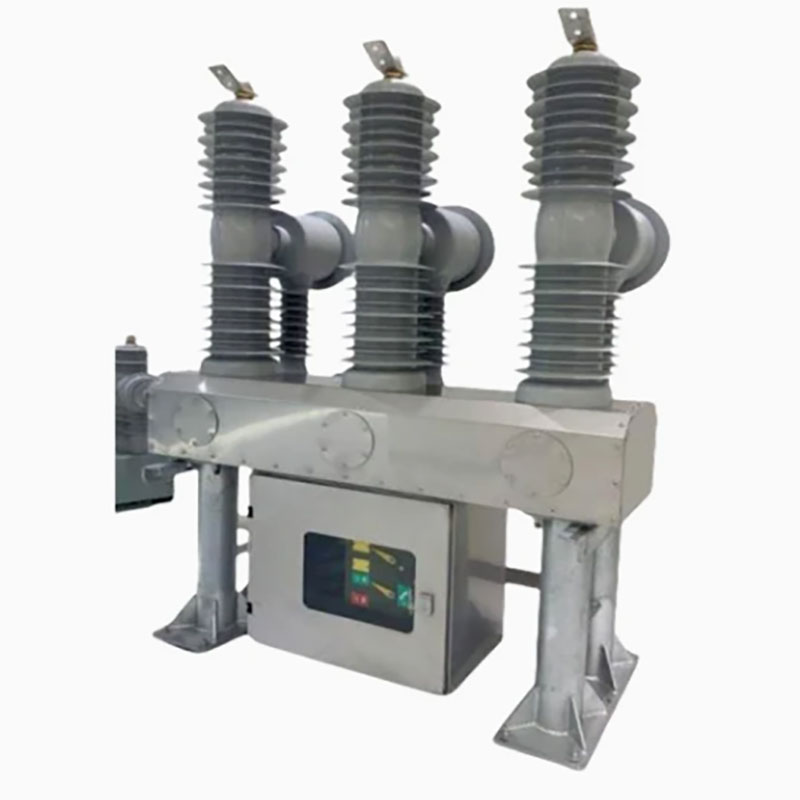

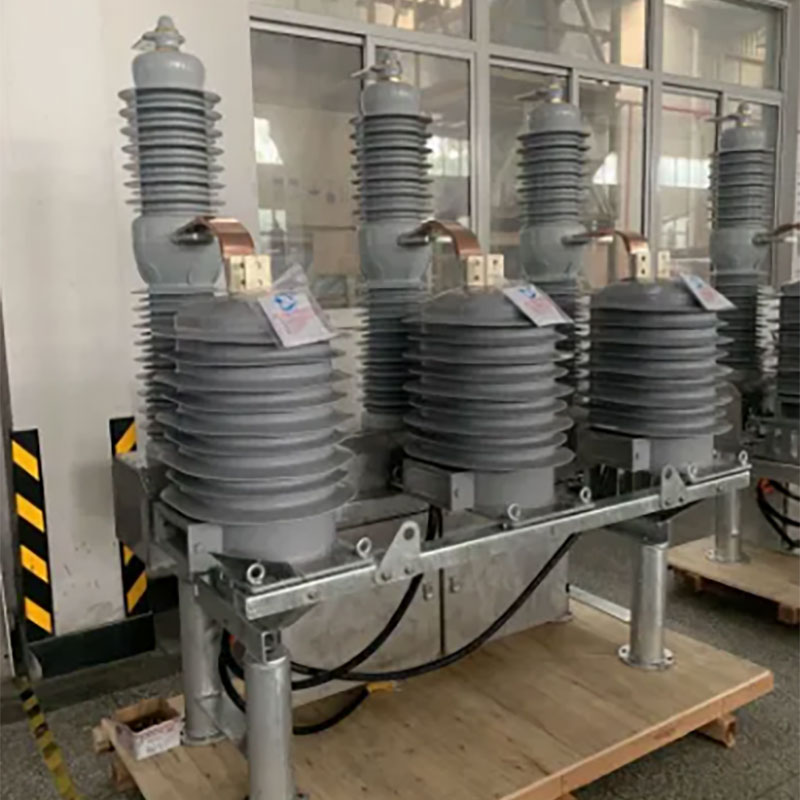

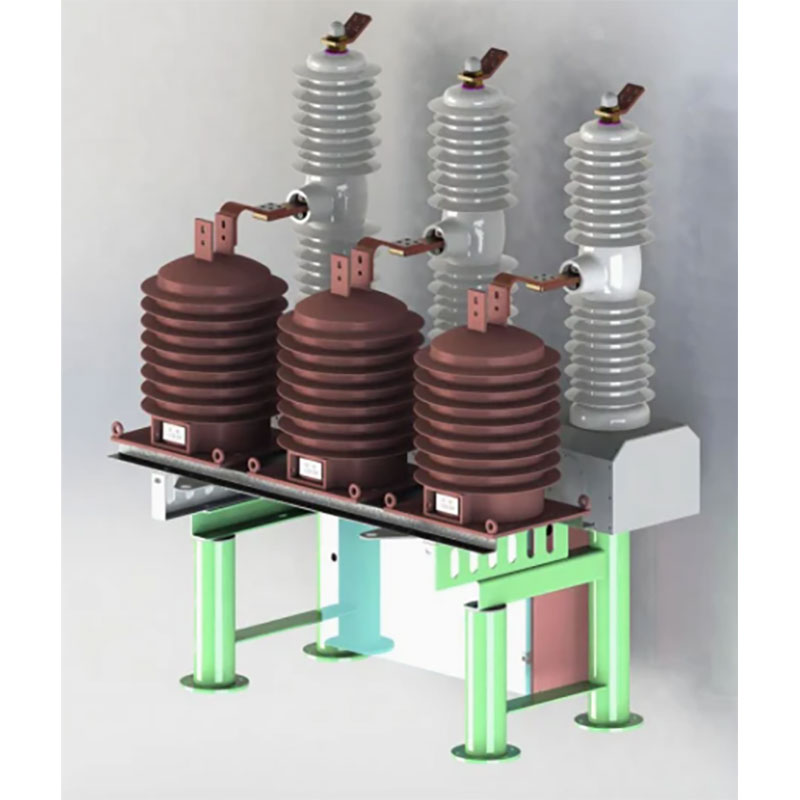

Întrerupător de vid în aer liber

Întrerupătorul de vid în aer liber fabricat de Dahu Electric este o unitate de distribuție exterioară de tensiune nominală 40,5 kV și frecvență 50 Hz, care se aplică părții de alimentare a stației și întreprinderii industriale și miniere care au nevoie de protecție generală, control și funcționare frecventă a comutatorului.

Trimite o anchetă

Descriere produs

Corpul principal al întrerupătorului de circuite prezintă stingerea în vid, structura simplă, capacitatea de întrerupere puternică și durata de viață lungă. Polul este confecționat din izolator compozit din rășină epoxidică / siliconică, fără ulei și gaz SF6, acest întreruptor de vid izolat solid este conceput pentru mediul înconjurător.

După utilizarea structurii de izolare compozită, întrerupătorul de circuite de vid în aer liber îndeplinește cerințele distanței de aer și distanței de fluaj în condiții normale de funcționare și reduce efectiv volumul întrerupătorului de circuit, principalul interpertist de vid cu buclă conductoare și conexiunea conductoare dinamică și statică sunt instalate în cilindrul izolant, astfel încât faza să fie de doar 300mm. Conexiunile electrice ale circuitului principal sunt toate conexiunile fixe cu fiabilitate ridicată.

Detalii despre produs

Mecanism modular

Proiectarea mecanismului modular, structură extrem de standardizată;

Mecanismul este ușor de asamblat / dezasamblat și ușor de întreținut;

Fiabilitate ridicată cu un număr mai mic de piese

Mâner de încărcare integrat, face ca funcționarea să fie convenabilă și ușoară

Pol de tip pot

Material izolant ecologic, PA66 oferă performanțe dielectrice ușoare, ridicate;

Reciclabil și eliminare ușoară după ciclul de viață al produsului;

Eficient din punct de vedere al costurilor și fiabile;

Întrerupător de vid

Îndeplinește pe deplin cerințele standardelor IEC și GB;

Controducerea completă, prevenirea misoperației și oferiți siguranță în funcțiune;

Design modular, timp de livrare scurtat;

Mic de deschidere de deschidere și performanță excelentă;

Avantaj de performanță

Produsul este echipat cu un mecanism de funcționare permanentă a magnetului bistabil, mecanismul este echipat cu un magnet permanent, de către magnetul permanent pentru a oferi o forță de reținere, astfel încât comutatorul să fie menținut în stare deschisă și închisă, în comparație cu mecanismul de funcționare a arcului convențional, numărul de piese mecanice este redus, lanțul mecanic este scurtat, astfel încât rentabilitatea switch să fie redusă cu mult, mecanica de transmisie să fie scurtată, astfel încât rentabilitatea a fost redusă.

Principala specificație tehnică

Parametri tehnici
Nu.	Articol			Unitate	Valoare
1	Tensiune nominală			kv	40.5
2	Izolație evaluată nivel (nivelul mării: 1000m)	1 min Power frecvenţă rezista Voltaj	Test uscat		95
			Test umed (Pământ exterior izolare)		85
		Impulsul fulger rezistă tensiune (vârf) 1.2/50us			200
3	Curent evaluat			A	1600/2500
4	Frecvență nominală			Hz	50/60
5	Curent de rupere pe scurtcircuit			kA	31.5
6	Secvență de operare nominală			O-0.3S-CO-180S- Co-180S-C
7	Timpuri de rupere de rupere de scurtcircuite nominale			ori	20
8	Curent de închidere cu scurtcircuit (Vârf)			kA	80
9	Vârful evaluat cu curent				50
10	Evaluat timp scurt rezistă la curent				31.5
11	Timp complet de rupere			S	<0,125
12	Durată de scurtcircuitul de scurtcircuit				4
13	Viață mecanică			ori	10000
14	Tensiunea de funcționare nominală și circuitul auxiliar evaluat Voltaj			V	110/220

Parametri caracteristici mecanici ai întrerupătorului

Nu.	Articol	Unitate	Valoare
1	Clearance -ul de contact	mm	18 ± 1
2	Contactul de contact	mm	6 ± 1
3	Viteză de deschidere	Domnișoară	1,6 ± 0,2
4	Viteză de închidere	Domnișoară	0,8 ± 0,2
5	Simultaneitatea deschiderii și închiderii trifazate	Domnișoară	≤2
6	Distanța de fază	mm	680 ± 2
7	Contactați închiderea timpului de respingere	Domnișoară	≤3
8	Fiecare rezistență la circuit conductivă în fază	copil	≤60
9	Timp de închidere	Domnișoară	25 ~ 60
10	Timp de deschidere	Domnișoară	20 ~ 50
11	Frecvența de putere nominală a motorului de depozitare a energiei	W	110
12	Tensiunea nominală a motorului Storae Energy	V	220
13	Max./min.Motor Tensiune		120%/80%
14	Tensiunea de funcționare a închiderii nominale		220
15	Max./min. Închiderea tensiunii de funcționare		120%/80%
16	Tensiune de operare de deschidere nominală		220
17	Max./min. Deschiderea tensiunii de funcționare		120%/65%

Parametri tehnici ai mecanismului de funcționare
Nu.	Articol		Unitate	Valoare
1	Tensiune de funcționare nominală	Deschiderea Tripper	V	AC220
		Închiderea Tripper		AC220
2	Rezistență nominală	Deschiderea Tripper	Ω	56
		Închiderea Tripper		56
3	Frecvența de putere de ieșire nominală	Deschiderea Tripper	W	320
		Închiderea Tripper
4	Frecvența puterii motorului de stocare a energiei			110
5	Tensiunea nominală de depozitare a energiei motorului		V	AC220
6	Timp de stocare a energiei		S	≤10
