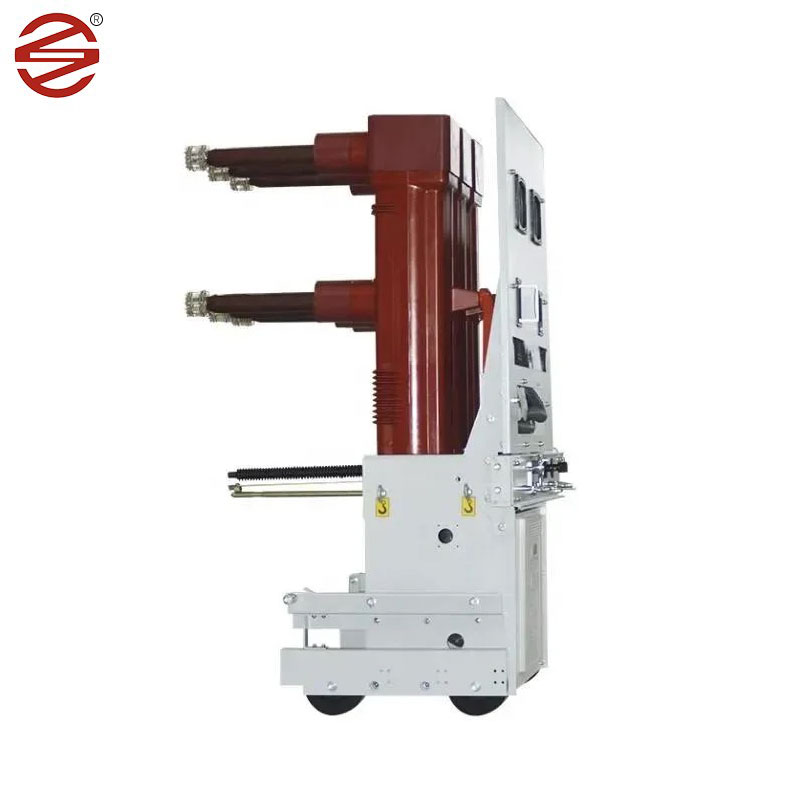

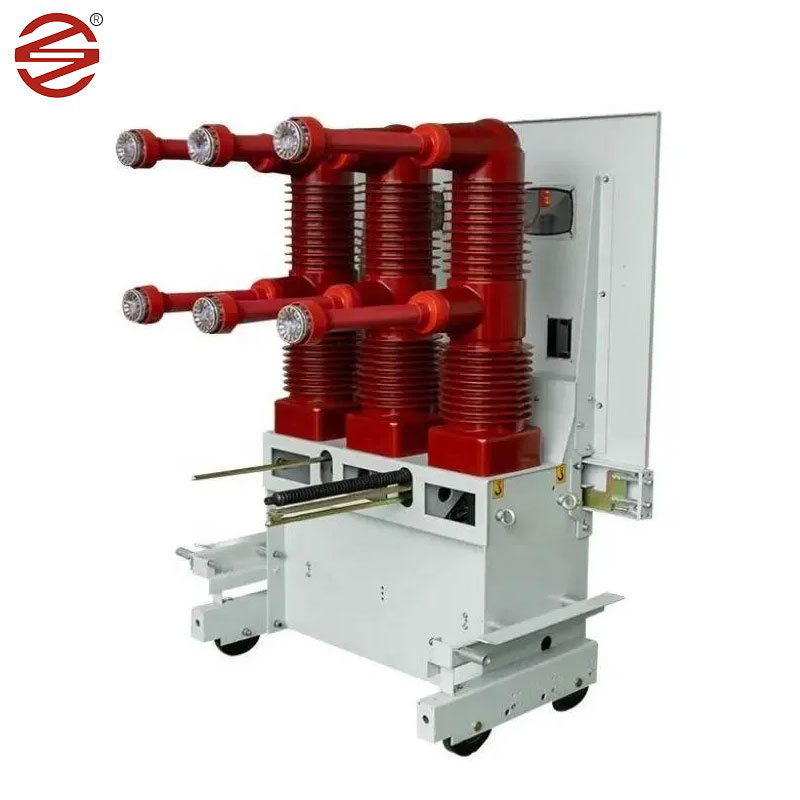

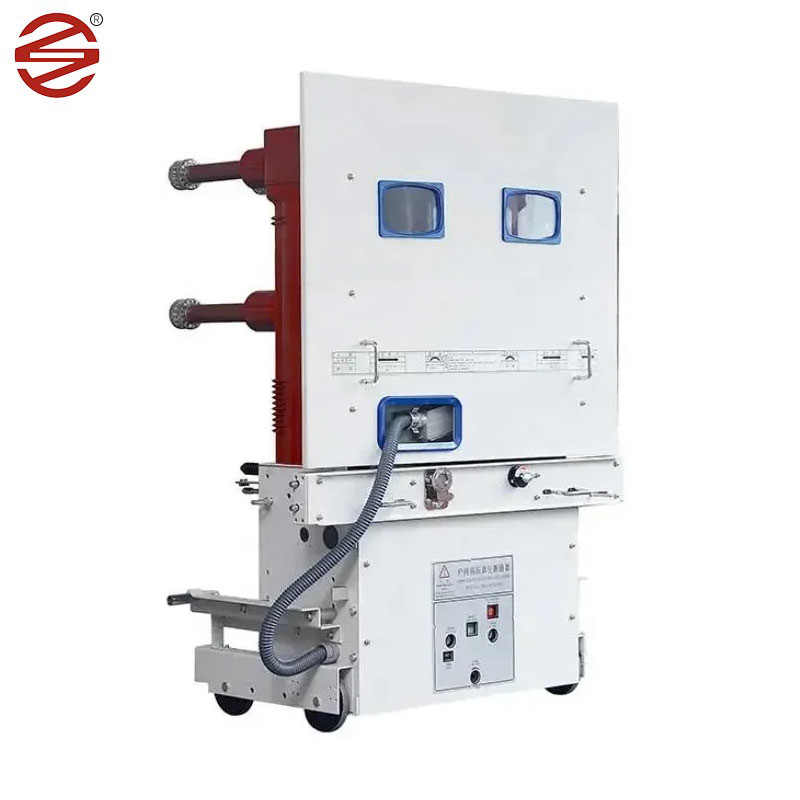

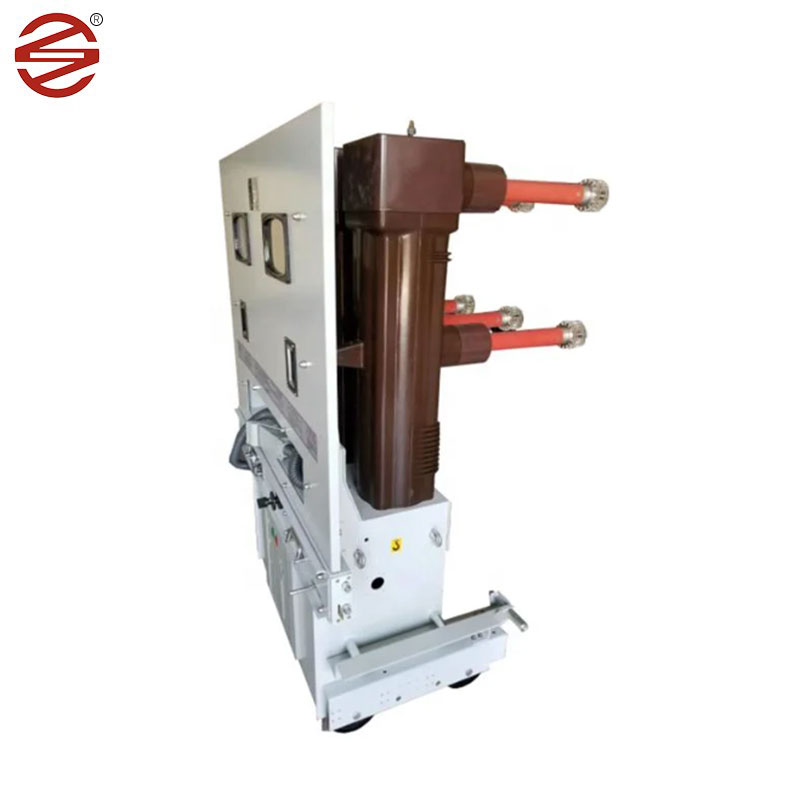

40,5kV întrerupător de vid

Întrerupătorul de vid de 40,5kV fabricat de Dahu Electric este potrivit pentru un sistem de 50Hz, 4-faza, 40,5kV. Poate fi utilizat pentru întreprinderi industriale și miniere, centrale electrice și stații ca curent de sarcină de comutare, curent de defecțiune cu curent de suprasarcină și este potrivit pentru ocazii de funcționare frecvente. Acest întreruptor de circuit adoptă structura de aranjare în sus și în jos, ceea ce reduce eficient adâncimea întrerupătorului. Și adoptați structura de izolare compozită, camera de stingere a arcului trifazat și corpul încărcat asociat separat de trei cochilii independente de izolare din rășină epoxidică.

Trimite o anchetă

Descriere produs

După utilizarea structurii de izolare compozită, întrerupătorul de circuit de vid de 40,5kV îndeplinește cerințele distanței de aer și distanța de fluier în condiții normale de funcționare și reduce eficient volumul întrerupătorului de circuit, principalul interruptor de vid cu buclă conductivă și conexiunea dinamică și statică conductoare sunt instalate în cilindrul izolant, astfel încât faza să fie doar 300mm. Conexiunile electrice ale circuitului principal sunt toate conexiunile fixe cu fiabilitate ridicată.

Detalii despre produs

Mecanism modular

Proiectarea mecanismului modular, structură extrem de standardizată;

Mecanismul este ușor de asamblat / dezasamblat și ușor de întreținut;

Fiabilitate ridicată cu un număr mai mic de piese

Mâner de încărcare integrat, face ca funcționarea să fie convenabilă și ușoară

Pol de tip pot

Material izolant ecologic, PA66 oferă performanțe dielectrice ușoare, ridicate;

Reciclabil și eliminare ușoară după ciclul de viață al produsului;

Eficient din punct de vedere al costurilor și fiabile;

Întrerupător de vid

Îndeplinește pe deplin cerințele standardelor IEC și GB;

Controducerea completă, prevenirea misoperației și oferiți siguranță în funcțiune;

Design modular, timp de livrare scurtat;

Mic de deschidere de deschidere și performanță excelentă;

Avantaj de performanță

Produsul este echipat cu un mecanism de funcționare permanentă a magnetului bistabil, mecanismul este echipat cu un magnet permanent, de către magnetul permanent pentru a oferi o forță de reținere, astfel încât comutatorul să fie menținut în stare deschisă și închisă, în comparație cu mecanismul de funcționare a arcului convențional, numărul de piese mecanice este redus, lanțul mecanic este scurtat, astfel încât rentabilitatea switch să fie redusă cu mult, mecanica de transmisie să fie scurtată, astfel încât rentabilitatea a fost redusă.

Principala specificație tehnică

proiect		unitate	Parametru
Tensiune nominală		kv	40.5
Curent evaluat		A	1250		1600	2000、2500
Curent de rupere de scurtcircuitul de scurtcircuit		kA	25	31.5	25	31.5
Curent stabil dinamic (valoarea maximă)		kA	63	80	63	80
4S curent stabil termic		kA	25	31.5	25	31.5
Curent de fabricare a scurtcircuitului (valoarea maximă)		kA	63	80	63	80
Timpuri de rupere ale curentului de scurtcircuit nominal		Ori	20
Secvență de operare nominală			O-0.3 S-CO-180 S-CO
Izolație evaluată nivel	Frecvența puterii de 1 min	kv	95
	Fulgerul de rezistență la impulsuri (valoarea maximă)		185
Viață mecanică		Ori	10000
Deschiderea și actualul Bank Oning Oning		A	630
Curentul bancar al condensatorului back-to-back back-to-back		A	400
Motor de stocare a energiei tensiune nominală		V	AC 、 DC: 110; 220
Puterea nominală a motorului de stocare a energiei		W	≤230
Timp de stocare a energiei motorului de stocare a energiei		S	≤15
Tensiune nominală de închidere și deschidere a bobinei		V	DC: 110; 220
Curentul nominal al bobinei de închidere și deschidere		A	1,05 (110V) 0,96 (220V)
Deschiderea de contact		mm	20 ± 2
Accident vascular cerebral de contact		mm	7,5 ± 1,5
Combinație trifazată de perioade diferite		Domnișoară	≤2
Ora de închidere a contactului		Domnișoară	≤3
Rezistența principală a circuitului (excluzând contactul de perete)		copil	≤40
