De ce sunt importante transformatoarele de tensiune pentru sistemele de alimentare?

În sistemele de alimentare, măsurarea precisă și funcționarea în siguranță sunt esențiale. Fie în rețele publice de energie, în parcuri industriale sau în unități comerciale, monitorizarea precisă a nivelurilor de tensiune este indispensabilă.Transformatoare de tensiune, cunoscute și sub numele de transformatoare potențiale (PT), joacă un rol esențial în acest proces.Zhejiang Dahu Electric Co., Ltd.este un producător profesionist de renume, dedicat proiectării și producerii de transformatoare de tensiune de înaltă calitate, de la 0,5 kV la 35 kV. Situat în zona industrială Xiangyang, orașul Yueqing, renumit pentru capacitățile sale de producție electrică, Dahu Electric își valorifică locația geografică avantajoasă, tehnologia avansată și sistemul riguros de management al calității pentru a oferi produse fiabile, eficiente și durabile.

Înțelegerea transformatoarelor de tensiune

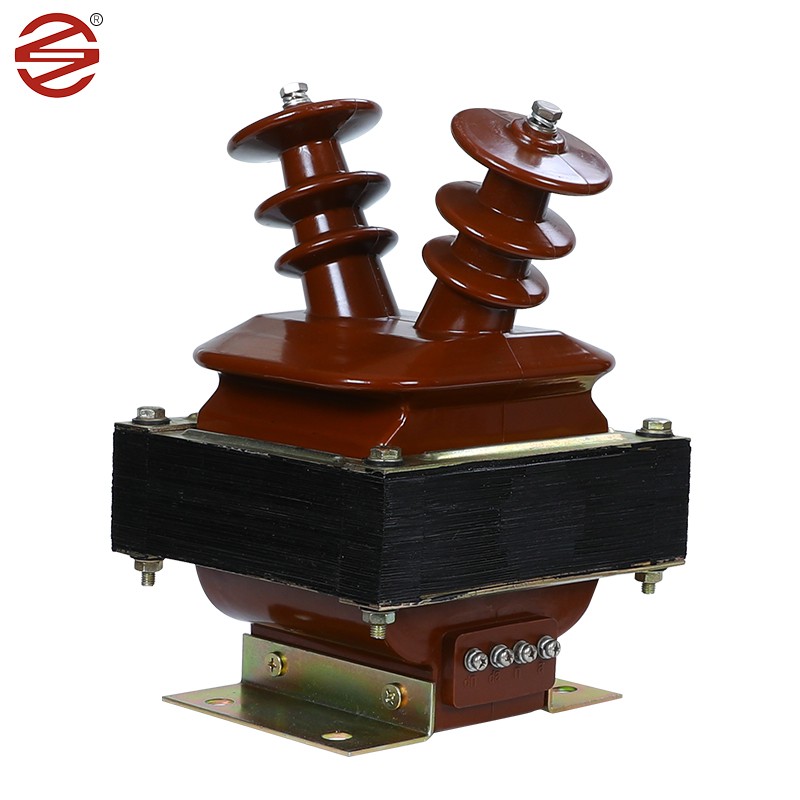

A transformator de tensiuneeste un transformator de instrumente conceput pentru a reduce tensiunea primară de înaltă tensiune la o tensiune secundară standardizată, mai scăzută și mai sigură. Această tensiune secundară este de obicei de 110 V sau 120 V, care poate fi manipulată cu ușurință și în siguranță cu instrumente de măsură, relee de protecție și contoare de energie. Funcția principală a unui transformator de tensiune nu este transmisia de putere, ci mai degrabă furnizarea unei reprezentări precise a formelor de undă de înaltă tensiune pentru măsurare și protecție. Prin izolarea circuitelor de măsurare și control de liniile electrice de înaltă tensiune, transformatoarele de tensiune asigură siguranța personalului și a echipamentelor.

Principalele aplicații ale transformatoarelor de tensiune

Contorizarea energiei electrice: Măsoară cu precizie consumul de energie electrică pentru facturare și monitorizare în aplicații de utilități și industriale.

Protecția sistemului: Oferă semnale de tensiune releelor ​​de protecție pentru a declanșa întrerupătoarele în cazul unor defecțiuni precum supratensiune, subtensiune sau defecțiuni la pământ.

Monitorizarea calității energiei: monitorizează nivelurile de tensiune, scăderile de tensiune, umflăturile și distorsiunile armonice în sistemele de alimentare.

Sincronizarea generatorului: asigură o sincronizare adecvată între generatoare și rețea prin potrivirea amplitudinii tensiunii și a unghiului de fază.

Controlul tensiunii: Oferă feedback pentru sistemele de reglare automată a tensiunii.

De ce să ne alegeți?

Dahu aderă la filozofia de afaceri „Orientată pe tehnologie, orientată către oameni” și se angajează să urmărească excelența. Această filozofie conduce la inovare continuă și aderarea la cele mai înalte standarde de control al calității.

Calitate superioară a produsului: Dahu consideră că calitatea produsului este elementul vital al companiei, utilizând echipamente avansate de producție internă și stabilind un sistem de management cuprinzător pe parcursul întregului proces de producție.

Capacități puternice de cercetare și dezvoltare și inovare: Dahu ține pasul cu vremurile, proiectând produsele sale pentru a se adapta la cerințele pieței în continuă schimbare și la progresele tehnologice.

Gamă largă de tensiune: Valorificându-și experiența în fabricarea transformatoarelor de la 0,5 kV la 35 kV, Dahu oferă soluții pentru o gamă largă de aplicații, de la distribuția de joasă tensiune până la transmisia secundară de medie tensiune.

Sigur și eficient: Fiecare transformator de tensiune este proiectat conform standardelor internaționale de siguranță și eficiență, asigurând funcționarea fiabilă în medii critice.

Întrebări frecvente despre transformatorul de tensiune (întrebări frecvente)

1. Care este diferența dintre un transformator de tensiune (VT) și un transformator de curent (CT)?

Deși ambele sunt transformatoare de instrumente, ele servesc unor scopuri fundamental diferite. Un transformator de curent este proiectat pentru a reduce un curent primar ridicat la un curent secundar sigur, măsurabil, de obicei 5A sau 1A. Înfășurarea sa primară este conectată în serie cu circuitul de putere. În schimb, un transformator de tensiune este proiectat să reducă o tensiune primară mare la o tensiune secundară sigură, măsurabilă, de obicei 110V sau 120V. Înfășurarea sa primară este conectată în paralel prin fază și neutru sau pământ. În esență, CT-urile măsoară curentul, iar TT-urile măsoară tensiunea. Utilizarea transformatorului corect pentru aplicația prevăzută este esențială pentru siguranța și acuratețea sistemului.

2. Poate fi folosit un transformator de tensiune atât pentru măsurare, cât și pentru protecție în aceeași unitate?

Da, multe transformatoare de tensiune moderne sunt proiectate cu mai multe nuclee secundare sau înfășurări pentru a servi ambele funcții simultan. De exemplu, un singur VT ar putea avea un miez înfășurat pentru o precizie ridicată (de exemplu, Clasa 0,5) dedicat contorizării veniturilor și un miez separat pentru o capacitate de sarcină mai mare (de exemplu, Clasa 3P) dedicată alimentării releelor ​​de protecție. Acest design cu două funcții este eficient din punct de vedere al spațiului și rentabil pentru instalarea în tablouri de distribuție compacte. Este esențial să verificați plăcuța de identificare a transformatorului și fișa de date pentru a confirma clasele de precizie disponibile și ieșirile nominale pentru fiecare înfășurare.

3. Care sunt factorii critici de luat în considerare atunci când alegeți un transformator de tensiune pentru o anumită aplicație?

Selectarea transformatorului de tensiune potrivit implică o analiză atentă a mai multor parametri cheie. În primul rând, tensiunea sistemului: tensiunea primară nominală a transformatorului trebuie să se potrivească sau să depășească tensiunea nominală de funcționare a sistemului. În al doilea rând, Scopul aplicației: Determinați dacă este pentru măsurare (care necesită o precizie ridicată, cum ar fi 0,2 sau 0,5) sau protecție (care necesită clase precum 3P sau 6P). În al treilea rând, sarcina conectată: calculați consumul total de VA al tuturor dispozitivelor (contoare, relee) conectate la circuitul secundar; ieșirea nominală a VT trebuie să fie mai mare decât această sarcină totală pentru a-și menține acuratețea. În al patrulea rând, mediul de instalare: decideți dacă este necesar un model de interior (uscat, curat) sau exterior (rezistent la intemperii), luând în considerare factori precum umiditatea, poluarea și temperatura ambientală. În cele din urmă, asigurați-vă că Nivelul de izolație (tensiuni de rezistență la impuls și frecvența de putere) este adecvat pentru nivelul de defecțiune al sistemului și condițiile de supratensiune.
