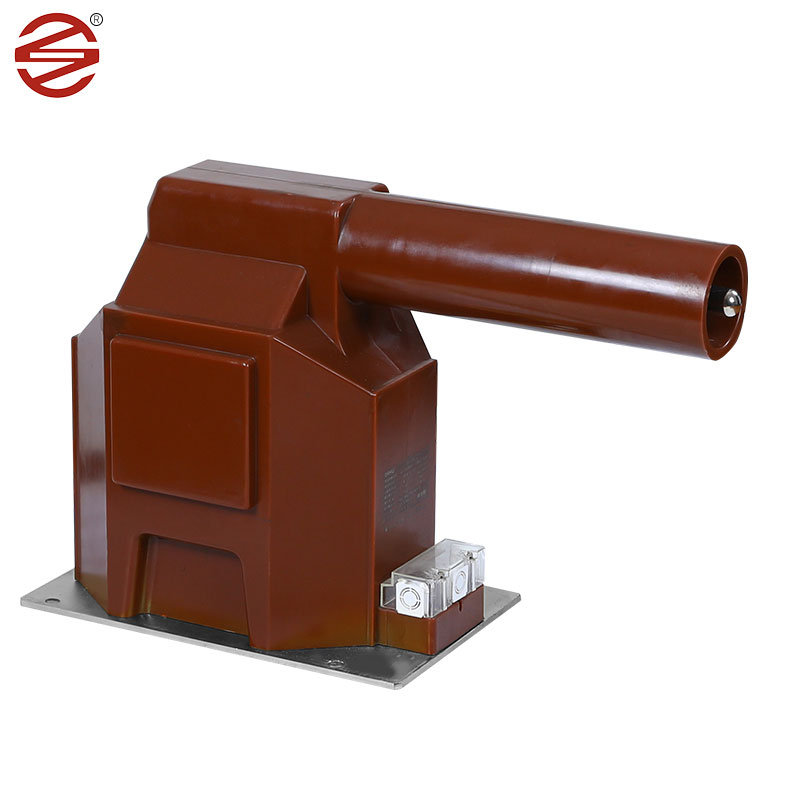

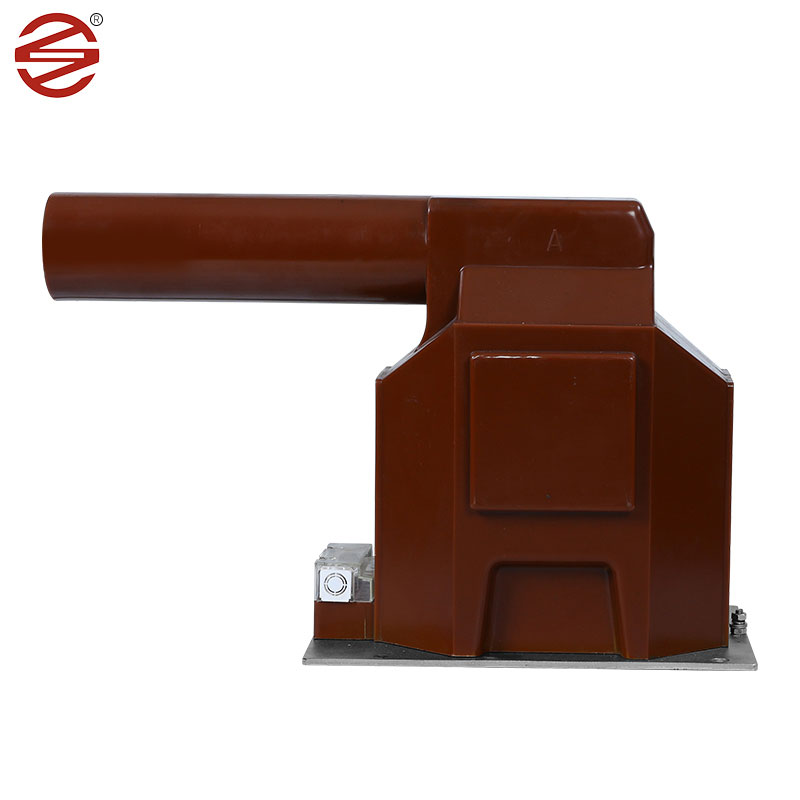

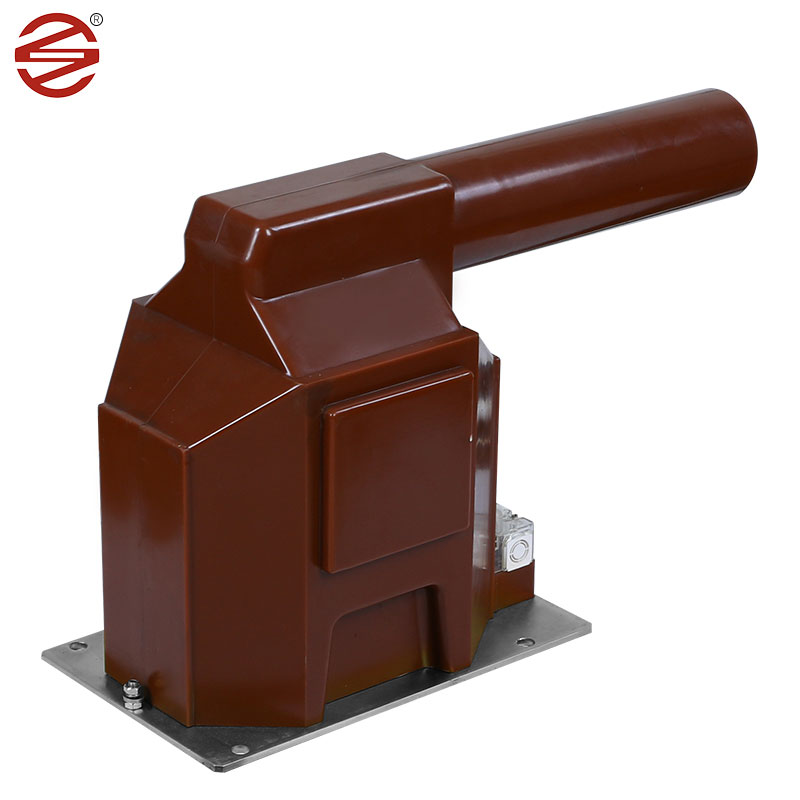

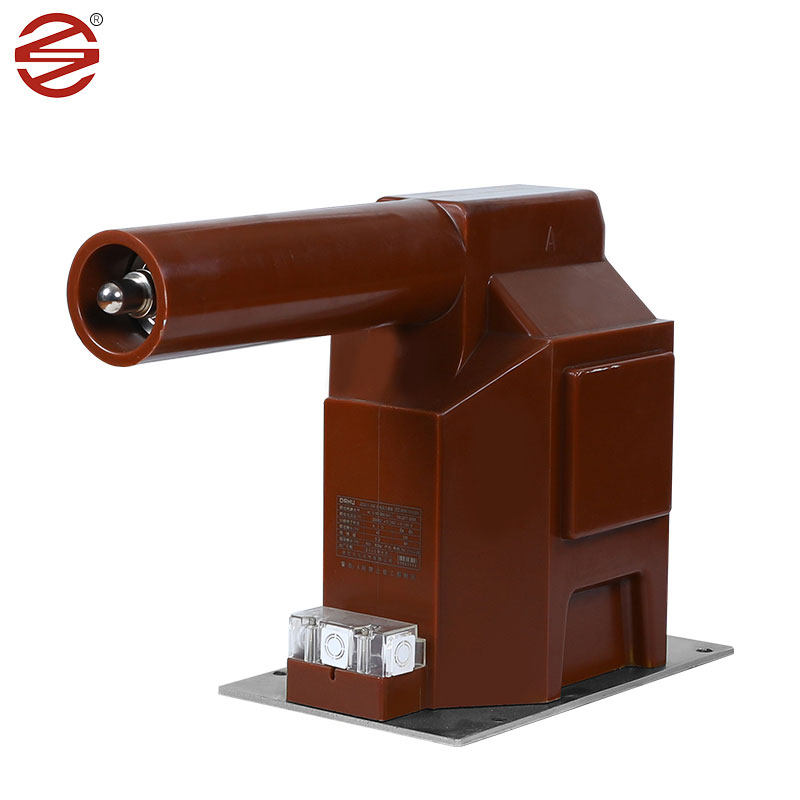

Transformator de tensiune medie

Transformatorul de tensiune medie fabricat de Dahu Electric este o componentă esențială în dulapurile de întrerupătoare interioare, jucând un rol crucial în sistemele electrice moderne. Nu numai că măsoară tensiunea, dar, de asemenea, îndeplinește sarcini importante, cum ar fi monitorizarea energiei electrice și asigurând funcționarea lină a releelor de protecție atât în sistemele monofazate, cât și în cele trifazate.

Trimite o anchetă

Descriere produs

Pe lângă capacitățile sale funcționale, transformatorul de tensiune medie de la Dahu Electric este cunoscut pentru angajamentul său față de calitate și inovație. Încorporează caracteristici avansate, suferă teste riguroase și respectă standardele industriei, asigurând performanțe fiabile.

Foaia de oțel siliconată la rece: Datorită proprietăților sale magnetice excelente, este utilizată pe scară largă ca material principal al transformatorului de tensiune medie în industria puterii. Foaia de oțel silicon cu role la rece are caracteristicile permeabilității ridicate și pierderii cu miez redus, ceea ce o face să aibă performanțe excelente de transfer de energie. Aceștia sunt capabili să conducă eficient câmpurile magnetice, să transforme energia electrică în energie magnetică și să o transmită la alte dispozitive electrice.

Rășină epoxidică: rășina epoxidică este un material utilizat pe scară largă, cu proprietăți dielectrice excelente și rezistență mecanică. Mai ales adecvat ca material de izolare primară transformator de tensiune medie. Proprietățile dielectrice ale rășinilor epoxidice se referă la capacitatea lor de a rezista fluxului de tensiune, ceea ce este esențial pentru a asigura funcționarea sigură și eficientă a echipamentelor electrice. Datorită rezistenței sale dielectrice ridicate, rășinile epoxidice pot rezista la nivelurile de înaltă tensiune fără a se descompune, ceea ce le face ideale pentru izolarea transformatorului de tensiune.

Turnarea epoxidică este rășina epoxidică turnată în matriță pentru a oferi o izolare fiabilă pentru transformatorul de tensiune. Procesul de turnare asigură un strat de izolare uniform și perfect care previne eficient descompunerea electrică și scurgerea. În plus, izolația blochează, de asemenea, umiditatea, praful, substanțele chimice și alți factori de mediu, îmbunătățind în continuare protecția componentelor interne. Această metodă de fabricație garantează calitatea și fiabilitatea pieselor de turnare, ceea ce o face unul dintre materialele de izolare utilizate în mod obișnuit în industria energiei electrice.

Cupru: Conductoarele de cupru sunt utilizate de obicei pentru înfășurările în transformatorul de tensiune medie. Aceste materiale oferă o conductivitate electrică ridicată și o durabilitate mecanică, permițând transmiterea eficientă a semnalelor curente, rezumând tensiuni operaționale.

Superioritatea produsului

Placarea noastră cu șuruburi și placa de jos ajunge la 8um/min, ceea ce este mai rezistent la umiditate și rezistent la rugină. Glosul este mai bun.

1.	Aplicație	Contorizare
2.	Instalare	De interior
3.	Constructson	Distribuție de rășină epoxidică de tip uscat
4.	Izolare	Rășină turnată
5.	Numărul de fază	Singur
6.	Frecvență nominală	50 Hz
7.	Tensiune primară Syaten	33 kV fază la fază
8.	Tensiune Syaten Maximun	36 kV fază către phaze
9.	SYATEN URTĂ	Efectiv pământ
10.	Nivel de izolare de bază (1,2/50 u sec.	170 kV
11.	Frecvența puterii cu tensiune (1 min.50 Hz)	70 kV
12. 13.	Raport: Alimentator de 11kV Prinar	400/5a O singură înfășurare
14.	Secundar	O singură înfășurare
15.	Clasa de precizie	0,2/0,25 pentru măsurare
16.	Povară a) Pentru măsurare	10-15 VA
17.	Evaluare curentă de timp scurt	Minim 80 ka pentru 1 sec
18.	Evaluare curentă extinsă	120HOF Curent evaluat
19.	Distanță de crepă	30 mm/kV (minim)
20.	Standard	Dessmn, fabricare, teting, inatalizare iar performanța trebuie să fie în conformitate cu Cele mai recente ediții ale IEC 61869-1 și IBC 61869-2
