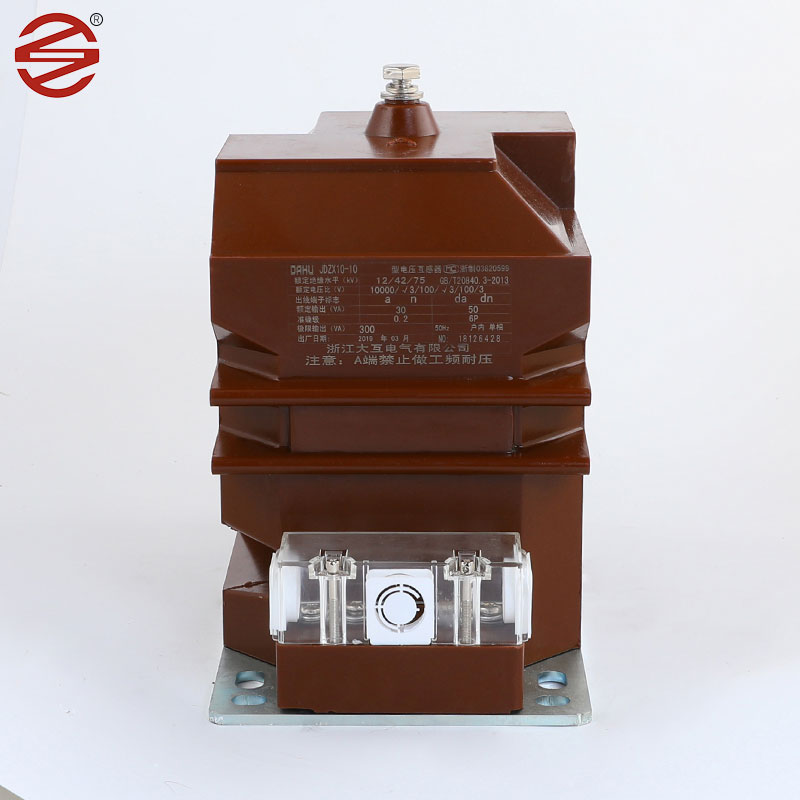

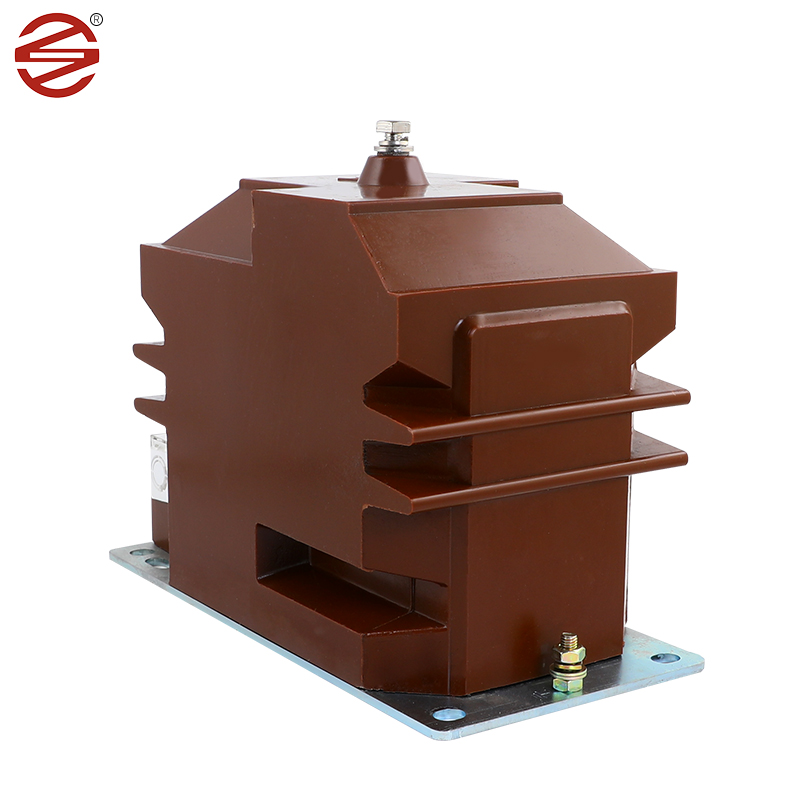

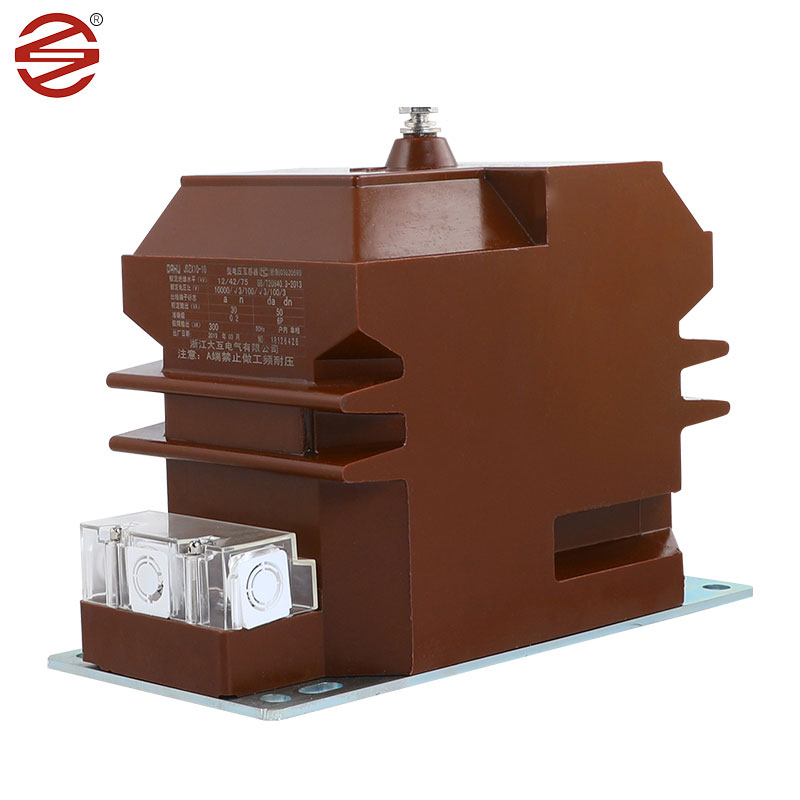

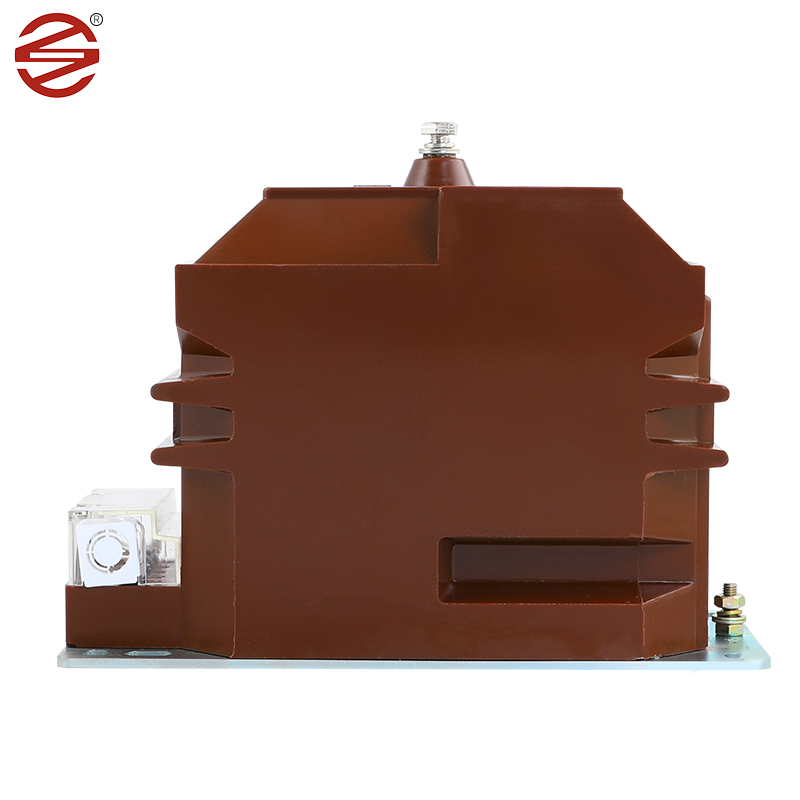

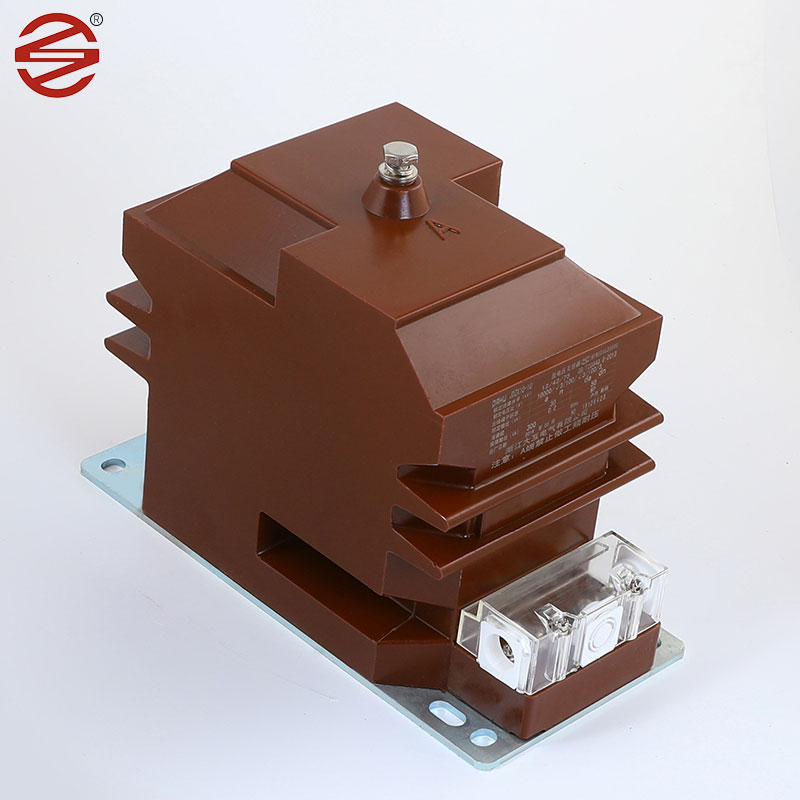

Transformator de tensiune interioară

Transformatorul de tensiune interioară realizat de Dahu Electric este o componentă indispensabilă în dulapurile de întrerupătoare interioare, care servește ca coloana vertebrală pentru măsurarea curentului, monitorizarea energiei electrice și releele de protecție atât în sistemele de curent alternativ, cât și în cele trifazate. Proiectarea sa robustă și funcționalitatea precisă îl fac un element esențial în asigurarea siguranței și eficienței operațiunilor electrice.

Trimite o anchetă

Descriere produs

Foi de oțel siliciu cu role la rece: Transformatorul de tensiune interioară folosește de obicei foi de oțel silicon cu role la rece ca miez. Aceste materiale sunt laminate la rece și au proprietăți magnetice excelente, cum ar fi permeabilitatea ridicată și pierderea cu miez scăzut, ceea ce le face ideale pentru transformatorii de curent. Folosind o foaie de oțel siliciu laminată la rece ca material de bază, transformatorul curent poate obține un transfer de energie eficient, îmbunătățind astfel eficiența sistemului. În comparație cu alte materiale, foile de oțel din siliciu cu role la rece au bucle de histereză mai mici și pierderi de magnetizare, ceea ce înseamnă mai puține deșeuri de energie și un consum de energie mai mic.

Rășină epoxidică: rășina epoxidică are proprietăți dielectrice excelente și rezistență mecanică, este prima alegere a materialului de izolare a transformatorului de tensiune interioară. Celentări epoxidice asigură o izolație fiabilă care protejează componentele interne de defalcarea electrică și de factorii de mediu ..

Cupru: Conductoarele de cupru sunt de obicei utilizate pentru înfășurările în transformatorul de tensiune interioară. Aceste materiale oferă o conductivitate electrică ridicată și o durabilitate mecanică, permițând transmiterea eficientă a semnalelor curente, rezumând tensiuni operaționale.

Material (rășină epoxidică): Transformatorul de tensiune interioară de tensiune de utilizare a carcasei din rășină epoxidică, care are proprietăți excelente de izolare și poate preveni trecerea curentului sau tensiunii pentru funcționarea circuitului sigur. De asemenea, este rezistent la temperaturi ridicate și coroziune și are performanțe bune de sigilare pentru capacități impermeabile și rezistente la umiditate. Transformatoarele epoxidice sunt mai ușoare și mai ușor de instalat și de întreținut în comparație cu transformatoarele impersate cu ulei.

Superioritatea produsului

Placarea noastră cu șuruburi și placa de jos ajunge la 8um/min, ceea ce este mai rezistent la umiditate și rezistent la rugină. Glosul este mai bun.

1.	Aplicație	Contorizare
2.	Instalare	De interior.
3.	Izolare	Rășină turnată
4.	Tip	Inducția tensiunii
5.	Construcție	Distribuție de rășină epoxidică de tip uscat
6.	Numărul de fază	Faza SingE (1 set = 3 nr.)
7.	Frecvenţă	50 Hz
8.	Montare montată	Suport pe structura de gantry montată
9.	Sistem tensiune primară nominală	11 kV (fază la fază)
10.	Sistem tensiune maximă primară	12 kV (fază la fază)
11.	Pământeni de sistem	Efectiv pământ
12.	Izolație de bază (Impulse rezistă Voltaj)	75 kV
13.	Frecvența puterii rezistente la tensiune	28KV
14.	Capătul neutru al înfășurării primare, pentru Conexiune directă la sol	Izolat pentru a rezista la 10 kV Test de frecvență joasă.
15.	Tip de înfășurare secundară	O singură înfășurare
16.	Raportul de transformare	11 kV/3/0,11 kV/v3
17.	Distanța de înfiorare	25mm/kV (minim)
18.	Sarcina secundară evaluată	7,5 până la 10 VA
19.	Factorul de limită de tensiune	1,2 continuu și 1,5 timp de 30 de secunde
20.	Clasa de precizie	0,2 pentru contorizare.
21.	Standard	Proiectare, fabricație, testare, instalare și Performanța va fi în conformitate cu cele mai recente Ediții ale IEC 61869-1 și IEC 61869-3.
