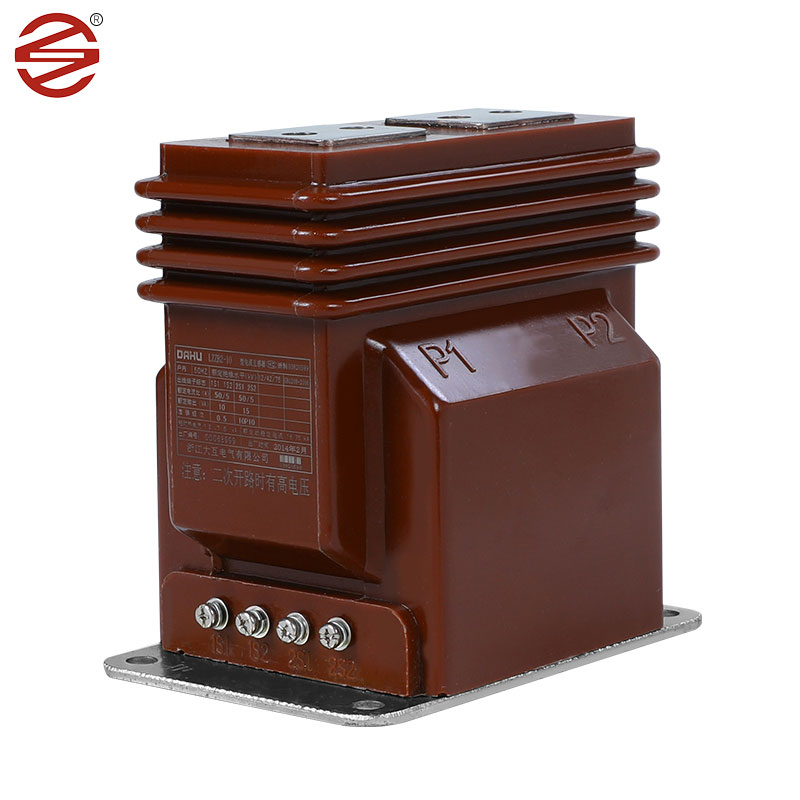

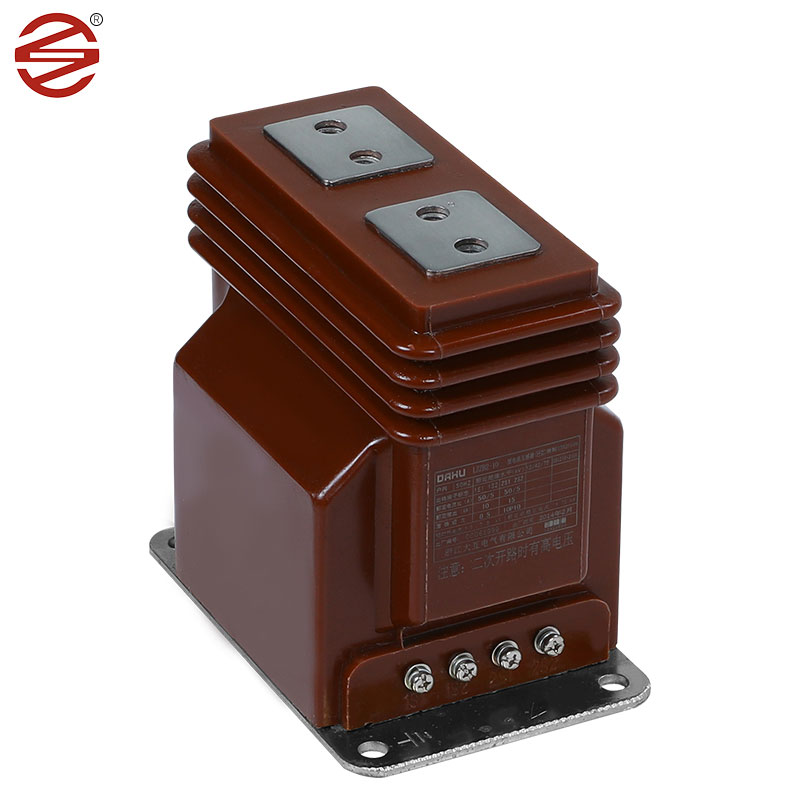

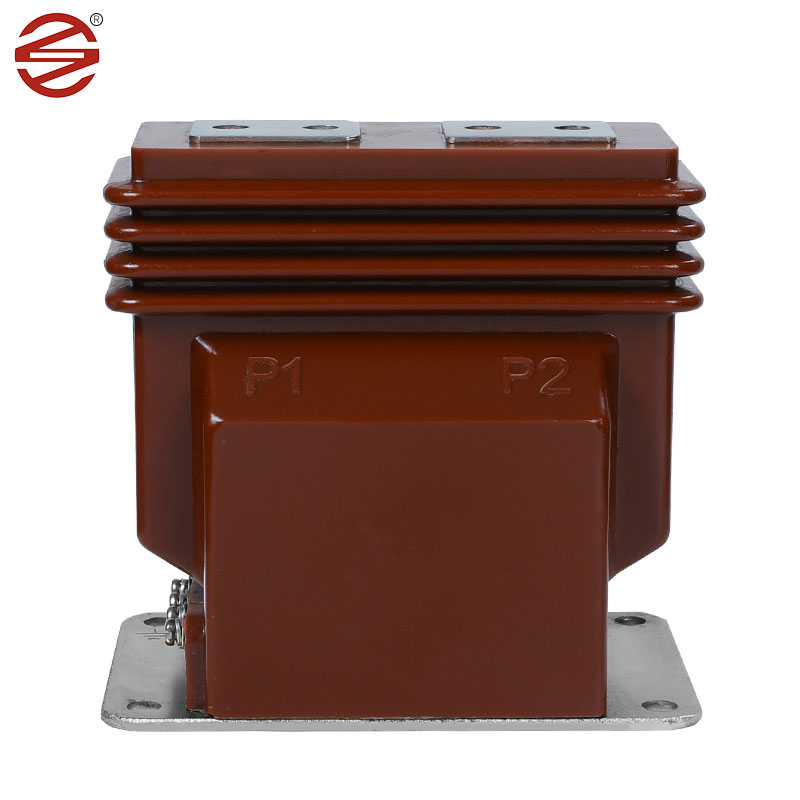

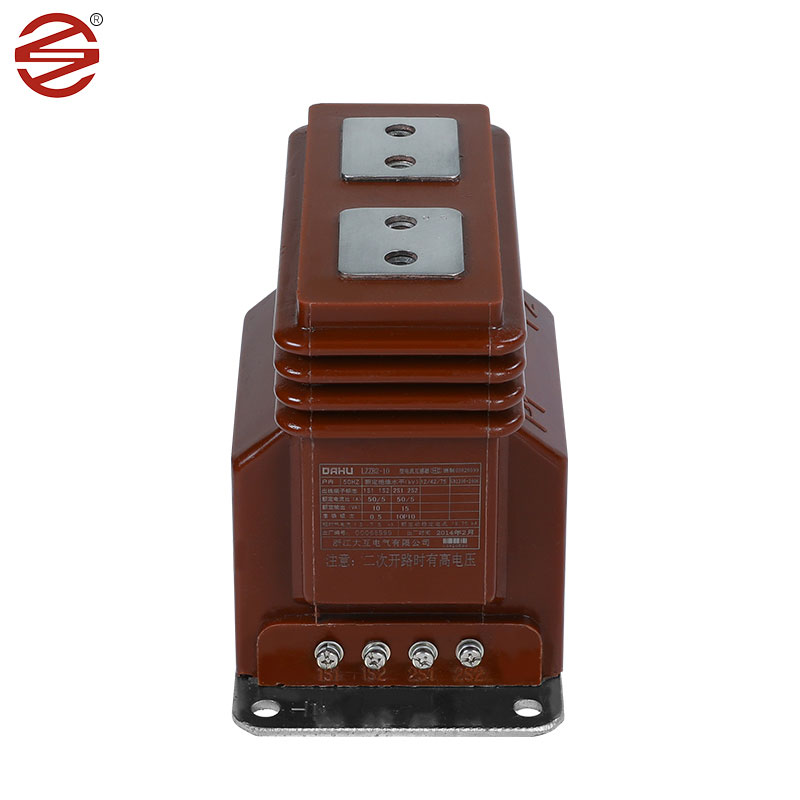

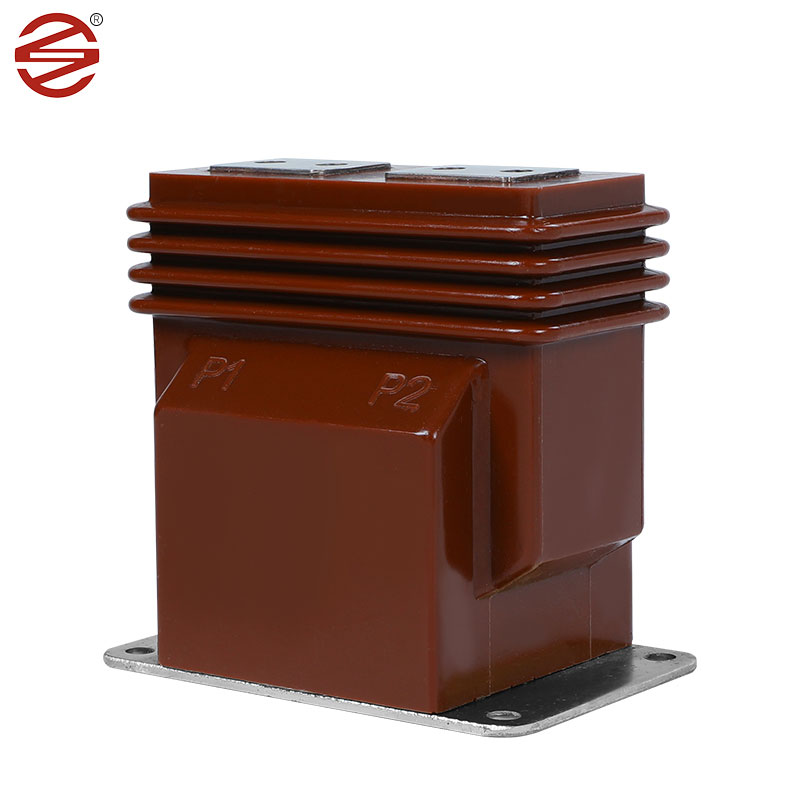

Transformator de curent electric 10kv

Transformatorul de curent electric de 10 kv joacă roluri esențiale în dulapurile de întrerupere interioare, oferind soluții robuste pentru măsurarea curentului, monitorizarea energiei electrice și releu de protecție atât în sistemele AC monofazate, cât și trifazate. Aceste sisteme funcționează perfect la frecvențe de 50 Hz sau 60 Hz, satisfacând o gamă largă de nevoi electrice, cu tensiuni ale echipamentelor care ajung până la 12 kV.

Trimite o anchetă

Descriere produs

Foi de oțel siliciu laminate la rece: transformatoarele de curent de 10 kV utilizează de obicei foi de oțel siliciu laminate la rece pentru miezul lor. Aceste materiale posedă proprietăți magnetice excelente, cum ar fi permeabilitatea ridicată și pierderea scăzută a miezului, asigurând un transfer eficient de energie și o disipare minimă a puterii.

Rășină epoxidică: Rășina epoxidică este un material izolant preferat pentru transformatoarele de curent de 10 kV datorită proprietăților sale dielectrice superioare și rezistenței mecanice. Turnarea cu rășină epoxidică oferă o izolație fiabilă, protejând componentele interne de defecțiuni electrice și factori de mediu.

Cupru: Conductorii de cupru sunt de obicei utilizați pentru înfășurările transformatoarelor de curent de 10 kV. Aceste materiale oferă o conductivitate electrică ridicată și durabilitate mecanică, permițând transmiterea eficientă a semnalelor de curent, rezistând în același timp la solicitările operaționale.

Material (rășină epoxidică): transformatoarele de curent de 10 kV sunt găzduite în carcase din rășină epoxidică. Rășina epoxidică are proprietăți excelente de izolare, poate preveni în mod eficient trecerea curentului sau a tensiunii, pentru a asigura funcționarea în siguranță a circuitului. Are rezistență la temperatură ridicată și se poate adapta la cerințele de lucru în mediul cu temperaturi ridicate.

Are o rezistență bună la coroziune, poate rezista la eroziunea unor substanțe chimice și prelungește durata de viață a transformatorului. Are performanțe bune de etanșare, astfel încât transformatorul epoxidic are de obicei o bună performanță impermeabilă și rezistentă la umiditate și este potrivit pentru utilizare în zone umede. medii. În comparație cu transformatoarele tradiționale cu scufundare în ulei, transformatoarele epoxidice au, în general, o greutate mai mică și sunt ușor de instalat și întreținut.

Parametrul transformatorului de curent electric 10kv

1.	Aplicație	Contorizare
2.	Instalare	De interior.
3.	Constructie	Rășină epoxidice tip uscat turnat
4.	Izolatie	Rășină turnată
5.	Numărul de faze	Singur
6.	Frecvența nominală	50 Hz
7.	Tensiune nominală primară a sistemului	50 Hz
7.	Tensiune nominală primară a sistemului	11 kV fază la fază
8.	Tensiunea maximă a sistemului	12kV fază la fază
9.	Legare la pământ a sistemului	Impământat eficient
10.	Nivel de izolare de bază (1,2/50μ sec.)	75 KV
11.	Tensiune de rezistență la frecvența puterii (1 min.50 Hz).	28 KV
12. 13.	Raport: Alimentator 11kV Primar	10-20/5A Sinle Winding
14.	Secundar	Înfășurare simplă
15.	Clasa de precizie	0,2/0,2S pentru măsurare
16.	Povară: a) pentru Măsurare	7,5-10 VA
17.	Evaluarea curentului de scurtă durată	Minim 10 kA pentru 1 Sec.
18.	Evaluare de curent extinsă	120% din curentul nominal
19.	Evaluare la supracurent	<10A
20.	Distanța de scurgere	25 mm/KV (minimum)
21.	Standard	Proiectare, fabricare, testare, instalare și Performanța trebuie să fie în conformitate cu cele mai recente ediții ale IEC 61869-1 și IEC 61869-2.
