Transformator de tensiune 12kV

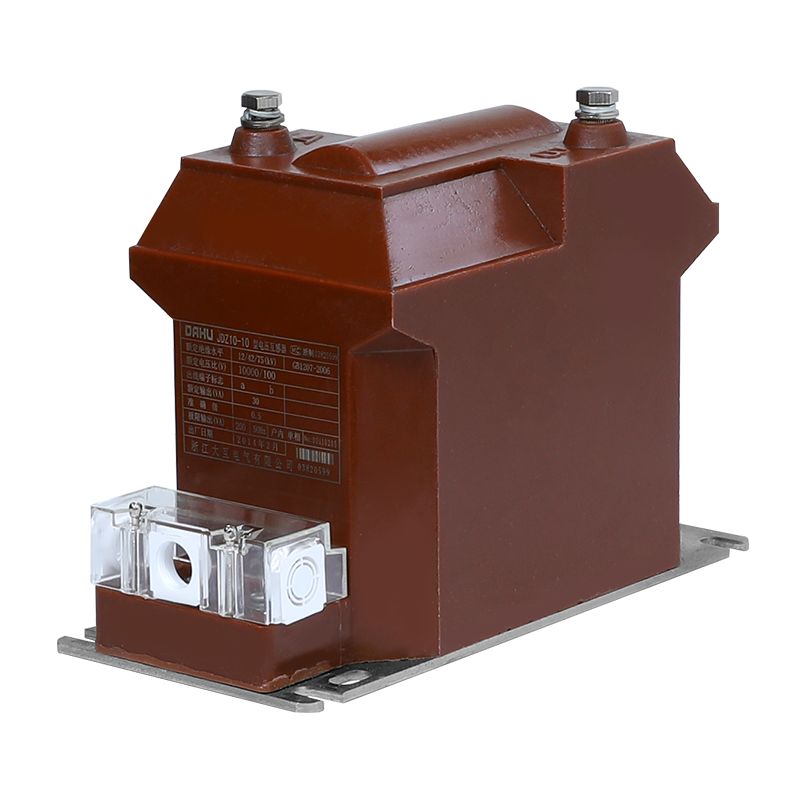

Transformatorul de tensiune de 12 kV fabricat de DAHU ELECTRIC este o componentă indispensabilă în dulapurile interioare de comutare, servind drept coloană vertebrală pentru măsurarea curentului, monitorizarea energiei electrice și relee de protecție atât în sistemele AC monofazate cât și trifazate. Designul său robust și funcționalitatea precisă îl fac un element esențial în asigurarea siguranței și eficienței operațiunilor electrice.

Trimite o anchetă

Descriere produs

Foi de oțel siliciu laminate la rece: transformatorul de tensiune de 12 kV utilizează de obicei foi de oțel siliciu laminate la rece ca miez. Aceste materiale sunt laminate la rece și au proprietăți magnetice excelente, cum ar fi permeabilitatea ridicată și pierderea miezului scăzută, ceea ce le face ideale pentru transformatoarele de curent. Folosind tablă de oțel silicon laminată la rece ca material de bază, transformatorul de curent poate realiza un transfer eficient de energie, îmbunătățind astfel eficiența sistemului. În comparație cu alte materiale, foile de oțel siliciu laminate la rece au bucle de histerezis mai mici și pierderi de magnetizare, ceea ce înseamnă mai puțină risipă de energie și un consum mai mic de energie.

Rășină epoxidică: Rășina epoxidică are proprietăți dielectrice excelente și rezistență mecanică, este prima alegere a materialului izolator al transformatorului de tensiune de 12 kV. Turnările epoxidice oferă o izolație fiabilă care protejează componentele interne de defecțiunile electrice și de factorii de mediu.

Cupru: Conductorii de cupru sunt de obicei utilizați pentru înfășurările în transformatorul de tensiune de 12 kV. Aceste materiale oferă o conductivitate electrică ridicată și durabilitate mecanică, permițând transmiterea eficientă a semnalelor de curent, rezistând în același timp la solicitările operaționale.

Material (rășină epoxidică): transformatorul de tensiune de 12 kV utilizează carcase din rășină epoxidică, care are proprietăți excelente de izolare și poate preveni trecerea curentului sau a tensiunii pentru funcționarea sigură a circuitului. De asemenea, este rezistent la temperaturi ridicate și la coroziune și are performanțe bune de etanșare pentru capacități de impermeabilitate și umiditate. Transformatoarele epoxidice sunt mai ușoare și mai ușor de instalat și întreținut în comparație cu transformatoarele cu scufundare în ulei.

Superioritatea produsului

Placarea produsului nostru a șuruburilor și a plăcii de jos atinge 8um/min, ceea ce este mai rezistent la umiditate și mai rezistent la rugină. Luciul este mai bun.

1.	Aplicație	Contorizare
2.	Instalare	De interior.
3.	Izolatie	Rășină turnată
4.	Tip	Inductie de tensiune
5.	Constructie	Rășină epoxidice tip uscat turnat
6.	Numărul de faze	Singe Phase (1 set=3 nr.)
7.	Frecvență	50 Hz
8	Montaj Montat	Sprijin pe structură portal montat
9.	Tensiune nominală primară a sistemului	11 kV (fază la fază)
10	Tensiune maximă primară a sistemului	12 kV (fază la fază)
11.	Pământeni de sistem	Impământat eficient
12.	Izolație de bază (rezistență la impulsuri Voltaj)	75 kV
13.	Tensiune de rezistență la frecvența puterii	28 kV
14	Capătul neutru al înfășurării primare, pt conexiune directă la masă	Izolat pentru a rezista la 10 kV test de joasă frecvență.
15.	Tipul de înfășurare secundară	Înfășurare simplă
16.	Raportul de transformare	11kVN3/0,11 kVN3
17.	Distanța de scurgere	25 mm/kV (minimum)
18	Povara secundară evaluată	7,5 până la 10 VA
19	Factor limită de tensiune	1,2 continuu și 1,5 timp de 30 de secunde
20.	Clasa de precizie	0,2 pentru contorizare
21.	Standard	Proiectare, Fabricare, Testare, Instalare și Performanța trebuie să fie conformă cel mai târziu edițiile IEC61869-1&IEC61869-3.
