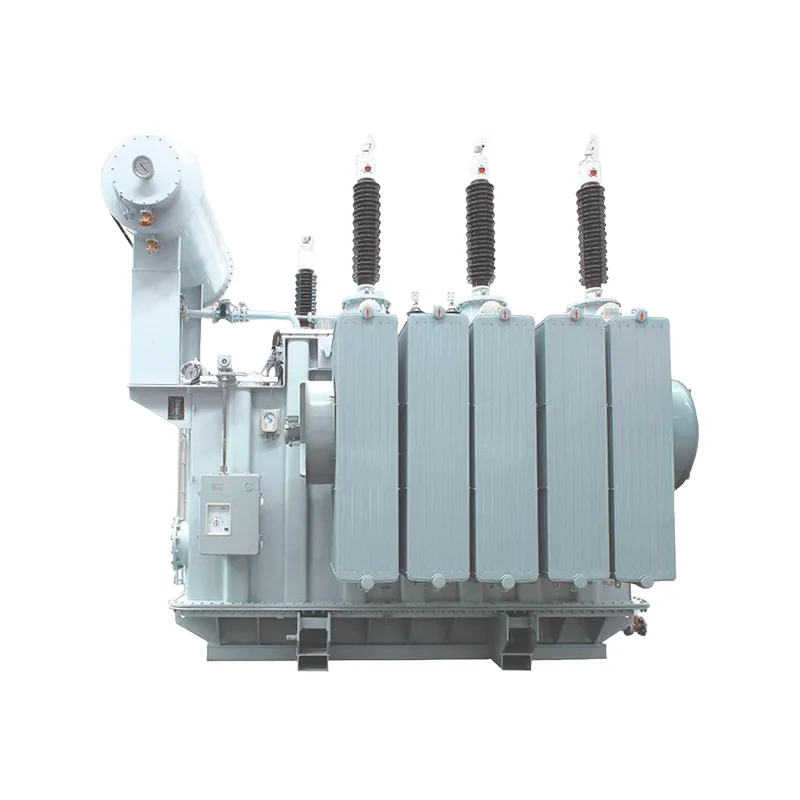

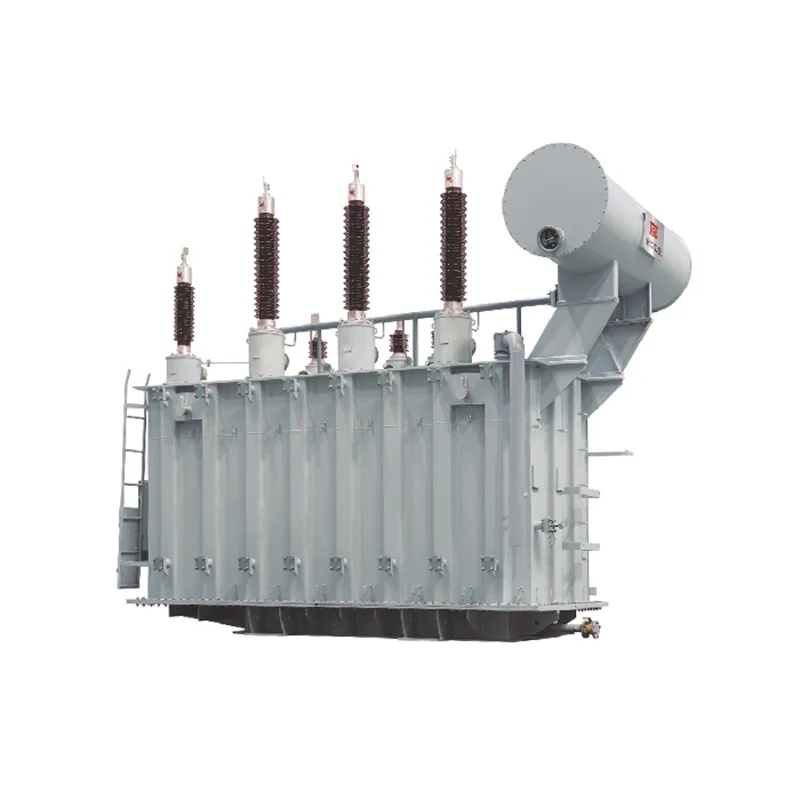

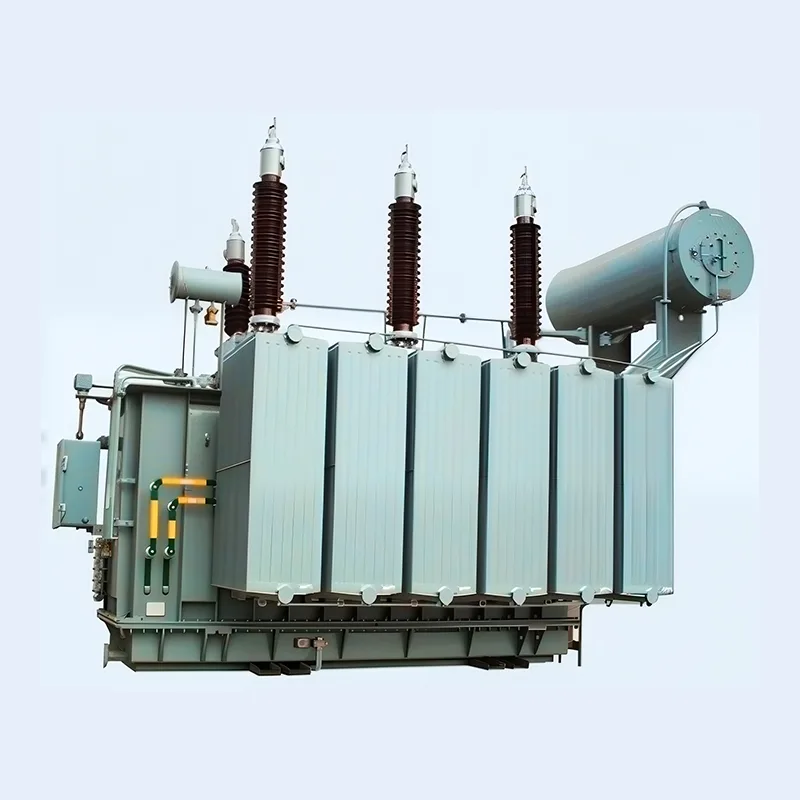

Transformator de putere cu scufundare în ulei de 110KV

Dahu Electric este un producător și furnizor profesionist de transformatoare de putere immerse în ulei de 110KV în China. Acest produs este foarte stabil, rentabil și fiabil în performanță și este potrivit pentru centrale electrice, substații, precum și pentru marile întreprinderi industriale, miniere și petrochimice.

Trimite o anchetă

Descriere produs

Detalii despre produs

1. Transformator de înaltă presiune, utilizați software-ul japonez de analiză Toshiba și procedurile unice de calcul și validare ale companiei noastre. Pentru a asigura performanța produsului, proiectăm și testăm miezul transformatorului de putere immers în ulei de 110KV, bobina, corpul mașinii, firul de plumb, rezervorul de ulei și alte părți ale mașinii.

2. Produsul nostru SSZ11-40000/110 a trecut capacitatea portantă de scurtcircuit și toate testele de tip de rutină ale Centrului Național de Supraveghere și Inspecție a Calității Transformatorului.

3. Acest produs are caracteristici de stabilitate, economie, fiabilitate și protecție a mediului și este potrivit pentru centrale electrice, substații și mari întreprinderi industriale, miniere și petrochimice.

Avantajele produsului

1, Structura complet etanșă și izolată poate garanta securitatea persoanei.

2、Economic și eficient pentru a reduce pierderile de rețea și costurile de operare.

3, transformatorul de putere immers în ulei de 110KV nu este folosit numai pentru rețeaua inelă, ci și pentru terminale.

4, Pierdere redusă, zgomot redus, performanță superioară.

5, temperatură scăzută, capacitate de supraîncărcare.

6, transformatorul adoptă o structură specială, iar avantajele sale remarcabile sunt de înaltă calitate.

Parametrul tehnic

6300kVA~120000kVA transformator cu două înfășurări cu NVTC

Capacitate nominală (kVA)	Tensiune nominală și interval de atingere			Vector grup	Nu-loa curent prost (%)	Tensiune de impedanță (%)	Pierderi fără sarcină (kW)	La pierderile de sarcină (kW)
Capacitate nominală (kVA)	Înaltă vocație	Interval de atingere	Volge scăzut	Vector grup	Nu-loa curent prost (%)	Tensiune de impedanță (%)	Pierderi fără sarcină (kW)	La pierderile de sarcină (kW)
6300	110.121	*2x2,5%	6.3,6.6, 10.5,11	YNd11	0.77	10.5	9.3	36
8000					0.77		11.2	45
10000					0.72		13.2	53
12500					0.72		15.6	63
16000					0.67		18.8	77
20000					0.67		22	93
25000					0.62		26	110
31500					0.6		30.8	133
40000					0.56		36.8	156
50000					0.52		44	194
63000					0.48		52	234
75000					0.42		59	278
90000					0.38	12-14	68	320
120000					0.34	12-14	84.8	397

6300kVA~100000kVA transformator cu trei înfăşurări cu NVTC

Evaluat capacitate (kVA)	Tensiune nominală și interval de atingere			Vector grOA	No-lond curret (%)	Tensiune de impedanță (%)		Fara sarcina pierderi (kW)	La sarcină pierderi (kW)
Evaluat capacitate (kVA)	Înaltă tensiune	Tensiune medie	Tensiune joasă	Vector grOA	No-lond curret (%)	Faceți un pas înainte	Dă jos	Fara sarcina pierderi (kW)	La sarcină pierderi (kW)
6300	110=2* 2,5%,121 *2x2,5%	35,38,5	6.3,6.6, 10.5,11	YNyn0d11	0.82	HV-MV: 17,5-18,5 HV-LV: 10,5 MV~LV:6,5	HV-MV:10,5 HV-LV: 17,5-18,5 MV-LV:6,5	11.2	47.0
8000					0.78			13.2	56.0
10000					0.74			15.8	66.0
12500					0.70			18.4	78.0
16000					0.66			22.4	95.0
20000					0.65			26.4	112.0
25000					0.6			30.8	133.0
31500					0.6			36.8	157.0
40000					0.55			43.6	189.0
50000					0.55			52.0	225.0
63000					0.50			61.6	270.0
75000					0.50			70.2	307.7
80000					0.50			73.7	323.0
100000					0.50			87.1	381.8

6300kVA~100000kVA transformator cu două înfășurări cu OLTC

Evaluat capacitate (kVA)	Tensiune nominală și interval de atingere			Vector grup	Fără sarcină curent (%)	Votarea impedanței (%)	Pierderi fără pierderi (kW)		La pierderile de sarcină (kW)
	Highveitage	Interval de atingere	Tensiune joasă0
6300	110	*8x 1,25%	6.3,6.6, 10.5.11	YNd11	0.8	10.5	10		36
8000					0.8		12		45
10000					0.74		14.2		53
12500					0.74		16.8		63
16000					0.69		20.2		77
20000					0.69		24		93
25000					0.64		28.4		110
31500					0.64		33.8		133
40000					0.58		40.4		156
50000					0.58		47.8		194
63000					0.52		56.8		234

75000
					0.63			64.7	266.7
80000					0.63			67.9	297.9
100000					0.63			80.3	330.9

6300kVA~100000kVA transformator cu trei înfăşurări cu OLTC

Evaluat capacitate (kVA)	Tensiune nominală și interval de atingere			Vector grup	Fara sarcina actual (%)	Tensiune de impedanță (%)	Fara sarcina pierderi (kW)	La sarcină pierderi (kW)
Evaluat capacitate (kVA)	Highvcitage	Tensiune medie	Valtaj scăzut	Vector grup	Fara sarcina actual (%)	Tensiune de impedanță (%)	Fara sarcina pierderi (kW)	La sarcină pierderi (kW)
6300	110±8x 12,5%	35,37,38,5	6.3,6.6, 10.5.11	YNyn0d11	0.95	HV-MV:10,5 HV-LV:17,5~18,5 MV-LV:6,5	12.0	47
8000					0.95		14.4	56
10000					0.89		17.1	66
12500					0.89		20.2	78
16000					0.84		24.2	95
20000					0.84		28.6	112
25000					0.78		33.8	133
31500					0.78		40.2	157
40000					0.73		48.2	189
50000					0.73		56.9	225
63000					0.67		67.7	270
75000					0.84		77.2	307.7
80000					0.84		81.0	323
100000					0.84		95.7	381.8
