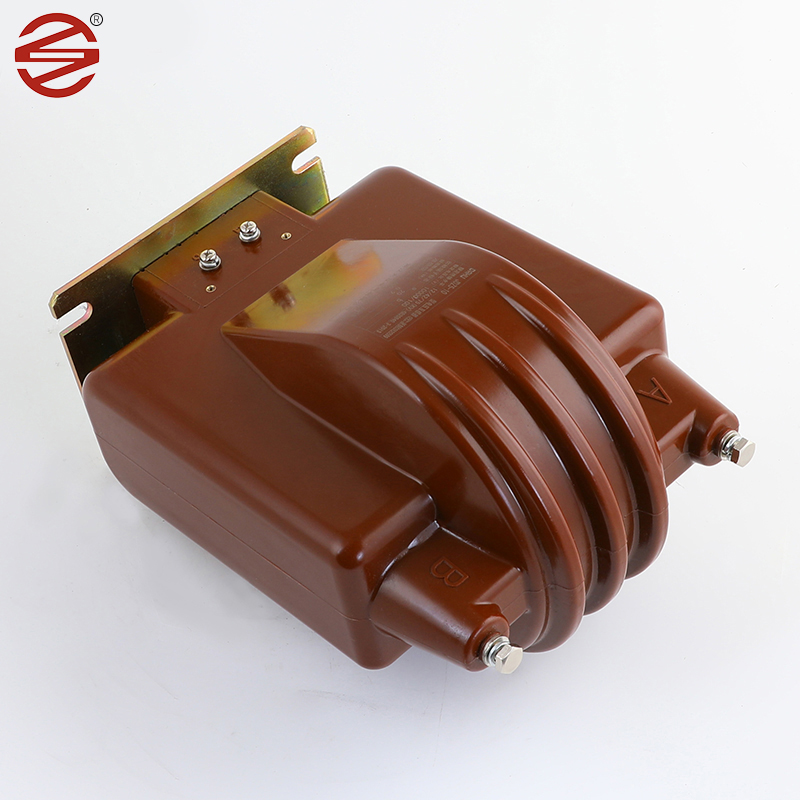

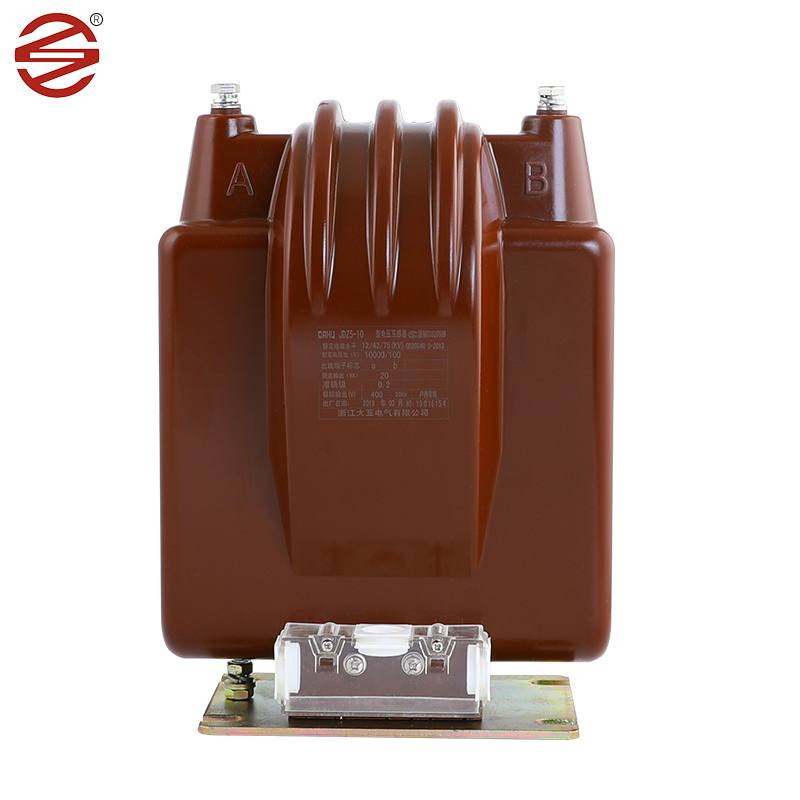

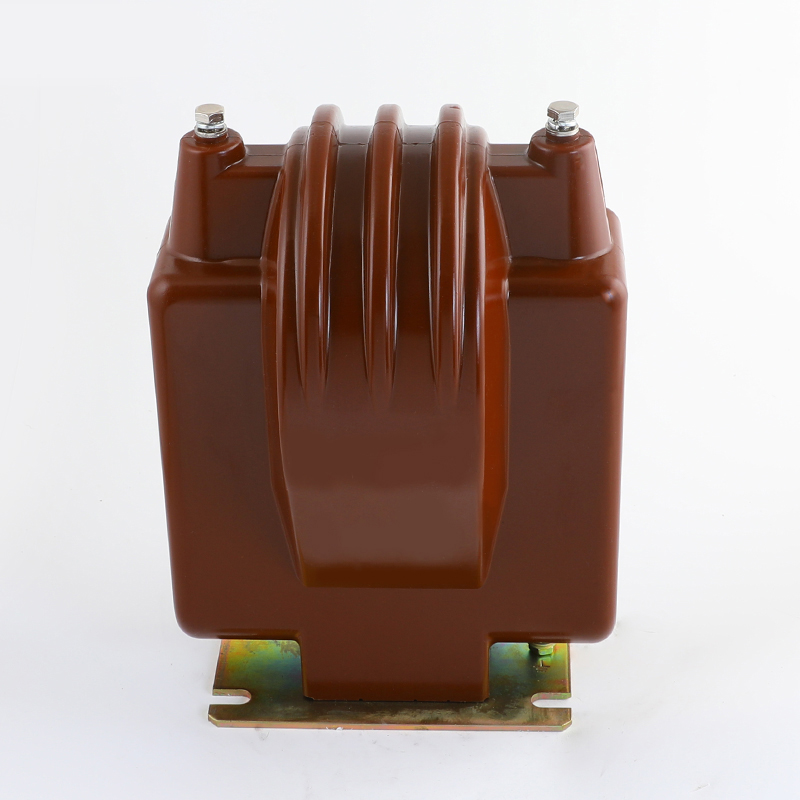

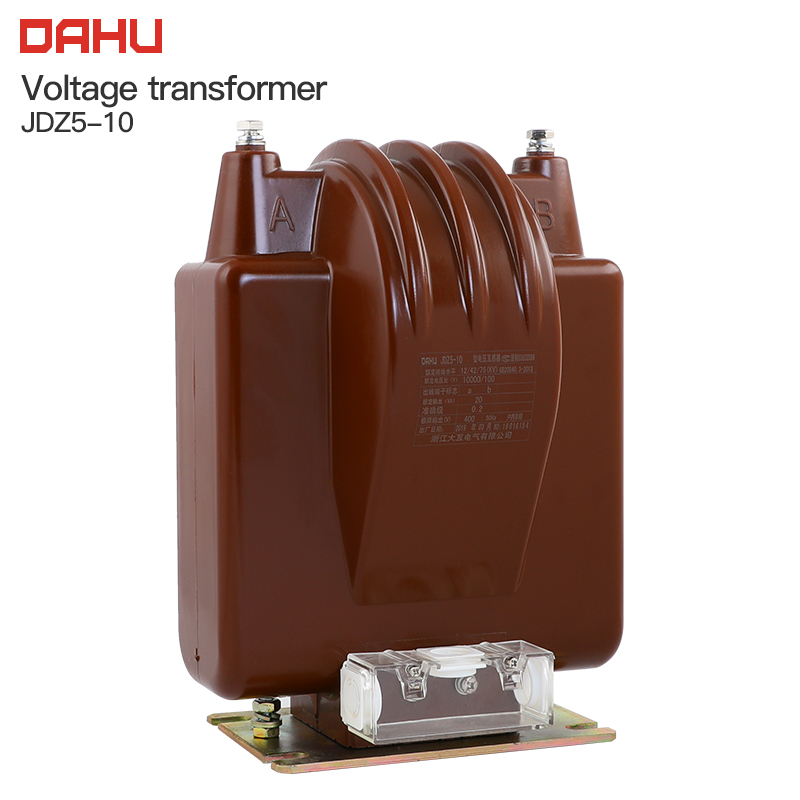

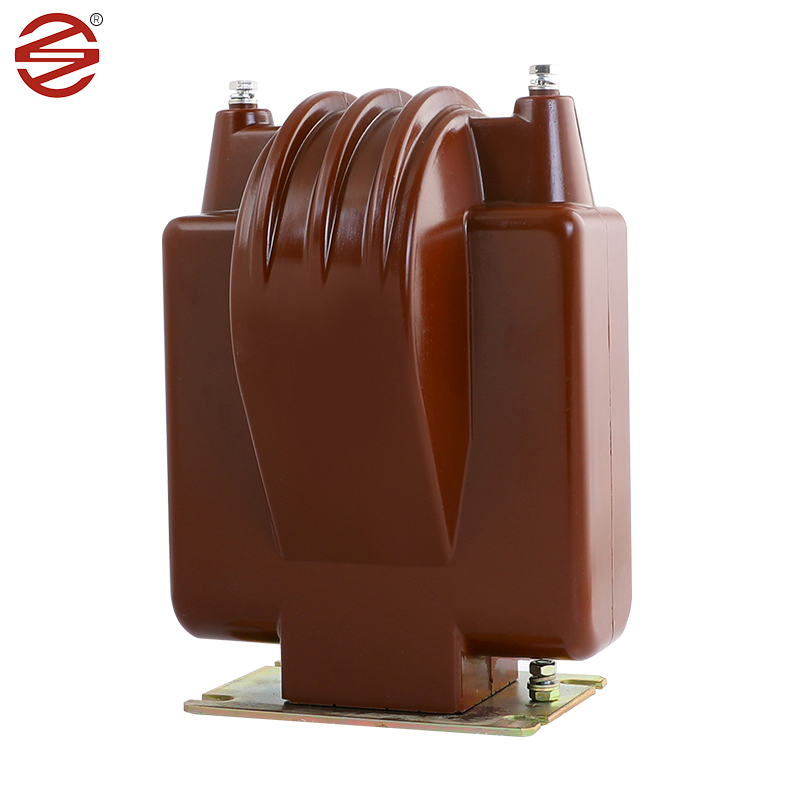

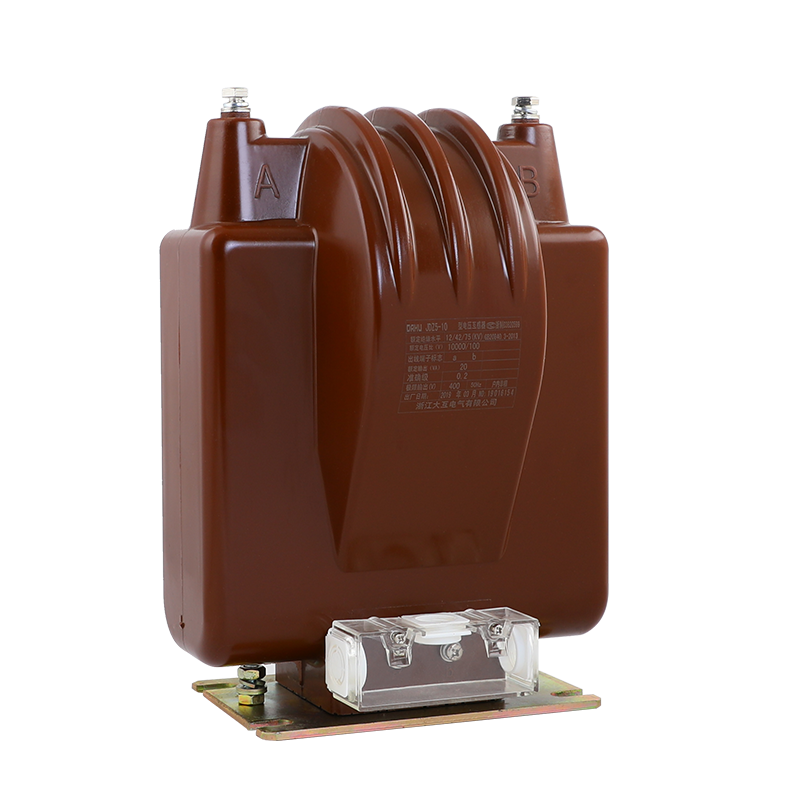

11 kV pt

PT-ul de 11 kV realizat de Dahu Electric este o componentă indispensabilă în dulapul întrerupătorului interior și este coloana vertebrală a măsurării tensiunii, a monitorizării puterii și a releelor de protecție în sistemele de curent alternativ monofazat și trifazat. Proiectarea sa accidentată și funcționalitatea precisă îl fac un element esențial în asigurarea siguranței și eficienței operațiunilor electrice.

Trimite o anchetă

Descriere produs

Foi de oțel siliciu cu role la rece: utilizate ca material de bază în 11kV PT. Aceste foi sunt rulate la rece și posedă proprietăți magnetice excepționale, inclusiv permeabilitate ridicată și pierderi de miez redus. Aceste proprietăți le fac bine potrivite pentru transformatoarele de tensiune.

Prin utilizarea foilor de oțel din siliciu cu rostire rece ca material de bază, transformatorul de tensiune poate obține un transfer de energie eficient, sporind astfel eficiența generală a sistemului. În comparație cu materialele alternative, foile de oțel din siliciu cu frig rece prezintă bucle de histereză mai mici și pierderi de magnetizare, ceea ce duce la reducerea deșeurilor de energie și a unui consum de energie mai mic.

Rășină epoxidică: rășina epoxidică are proprietăți dielectrice excelente și rezistență mecanică, este prima alegere a materialului de izolare PT de 11kV. Celentări epoxidice asigură o izolație fiabilă care protejează componentele interne de defalcarea electrică și de factorii de mediu ..

Cupru: Conductoarele de cupru sunt de obicei utilizate pentru înfășurări în PT de 11kV. Aceste materiale oferă o conductivitate electrică ridicată și o durabilitate mecanică, permițând transmiterea eficientă a semnalelor de tensiune, rezumând tensiuni operaționale.

Material (rășină epoxidică): 11 kV PT utilizează carcase din rășină epoxidică, care are proprietăți de izolare excelente și poate preveni trecerea curentului sau tensiunii pentru funcționarea circuitului sigur. De asemenea, este rezistent la temperaturi ridicate și coroziune și are performanțe bune de sigilare pentru capacități impermeabile și rezistente la umiditate. Transformatoarele epoxidice sunt mai ușoare și mai ușor de instalat și de întreținut în comparație cu transformatoarele impersate cu ulei.

11 kV Pt Superioritate

Placarea noastră cu șuruburi și placa de jos ajunge la 8um/min, ceea ce este mai rezistent la umiditate și rezistent la rugină. Glosul este mai bun.

1.	Aplicație	Contorizare
2.	Instalare	De interior.
3.	Izolare	Rășină turnată
4.	Tip	Inducția tensiunii
5.	Construcție	Distribuție de rășină epoxidică de tip uscat
6.	Numărul de fază	Faza SingE (1 set = 3 nr.)
7.	Frecvenţă	50 Hz
8.	Montare montată	Suport pe structura de gantry montată
9.	Sistem tensiune primară nominală	11 kV (fază la fază)
10.	Sistem tensiune maximă primară	12 kV (fază la fază)
11.	Pământeni de sistem	Efectiv pământ
12.	Izolație de bază (Impulse rezistă Voltaj)	75 kV
13.	Frecvența puterii rezistente la tensiune	28 kV
14.	Capătul neutru al înfășurării primare, pentru Conexiune directă la sol	Izolat pentru a rezista la 10 kV Test de frecvență joasă.
15.	Tip de înfășurare secundară	O singură înfășurare
16.	Raportul de transformare	11 kV // 3/0.11 kV/3
17.	Distanța de înfiorare	25mm/kV (minim)
18.	Sarcina secundară evaluată	7,5 până la 10 VA
19.	Factorul de limită de tensiune	1,2 continuu și 1,5 timp de 30 de secunde
20.	Clasa de precizie	0,2 pentru contorizare.
21.	Standard	Proiectare, fabricație, testare, instalare și Performanța va fi în conformitate cu cele mai recente Ediții ale IEC 61869-1 și IEC 61869-3.
