Transformator de tensiune 10kv

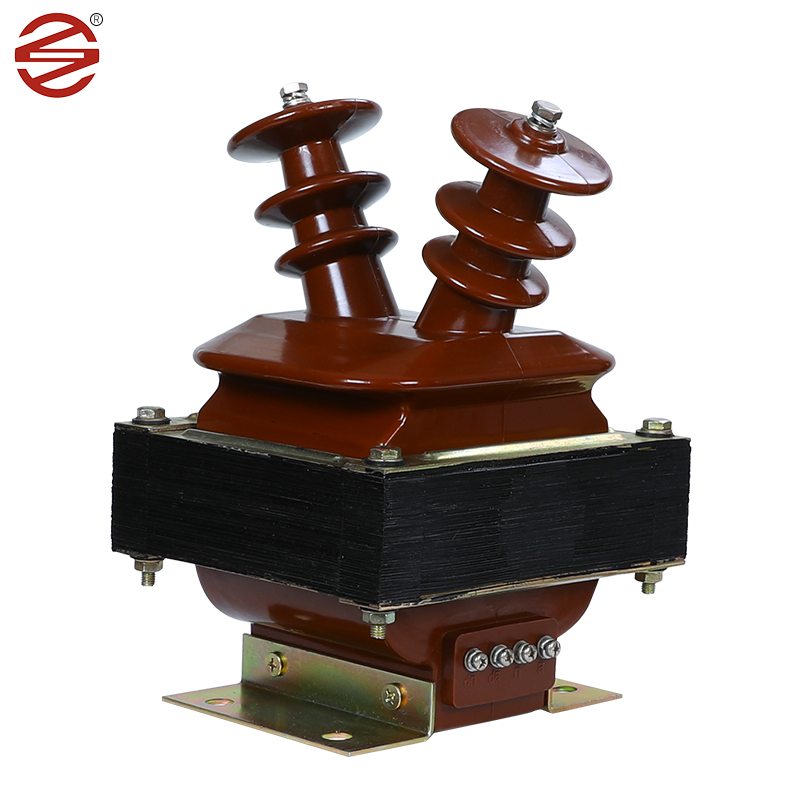

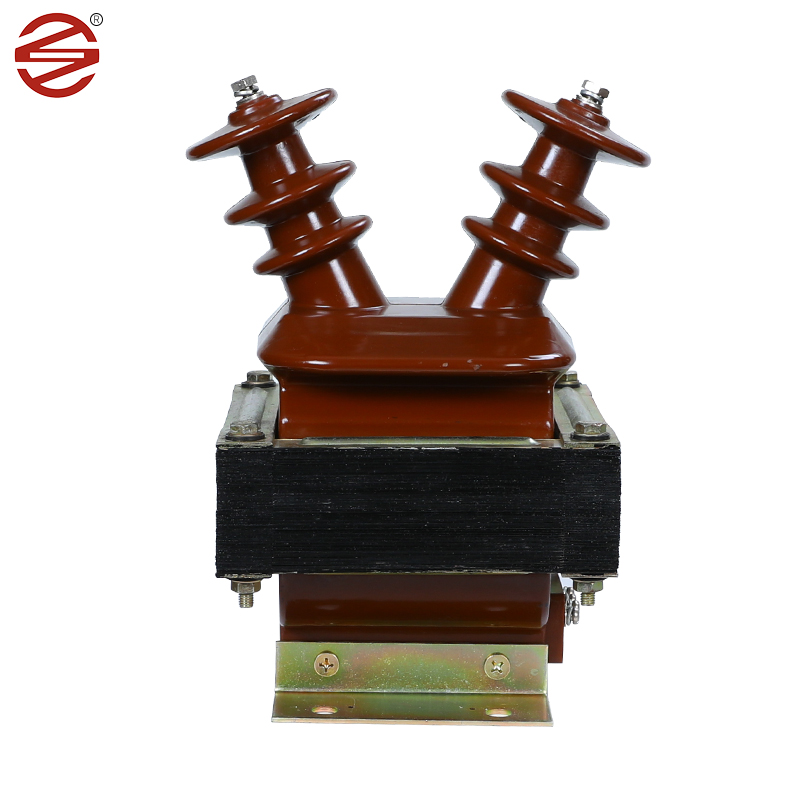

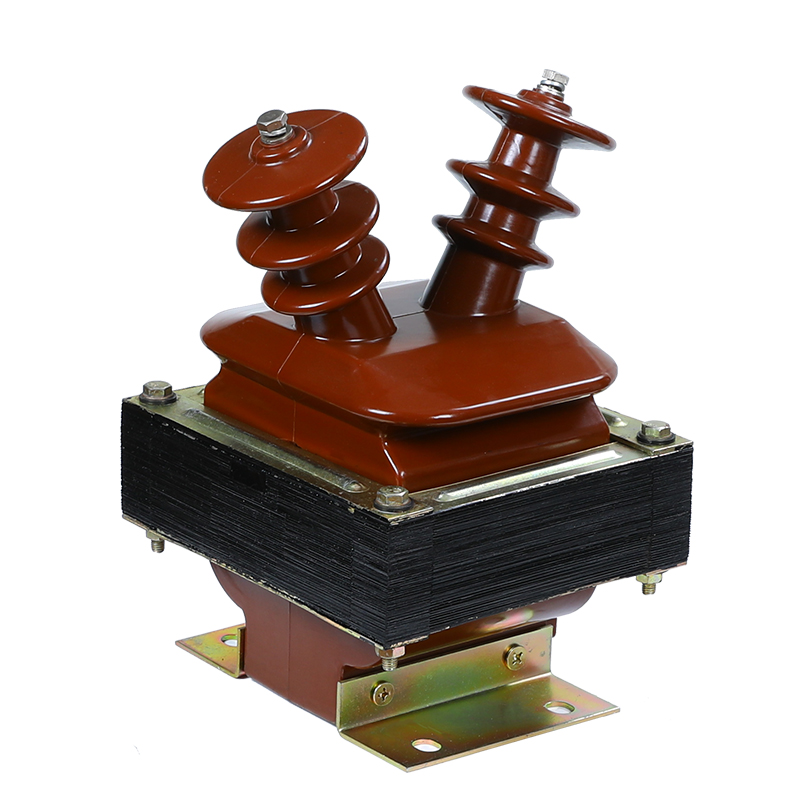

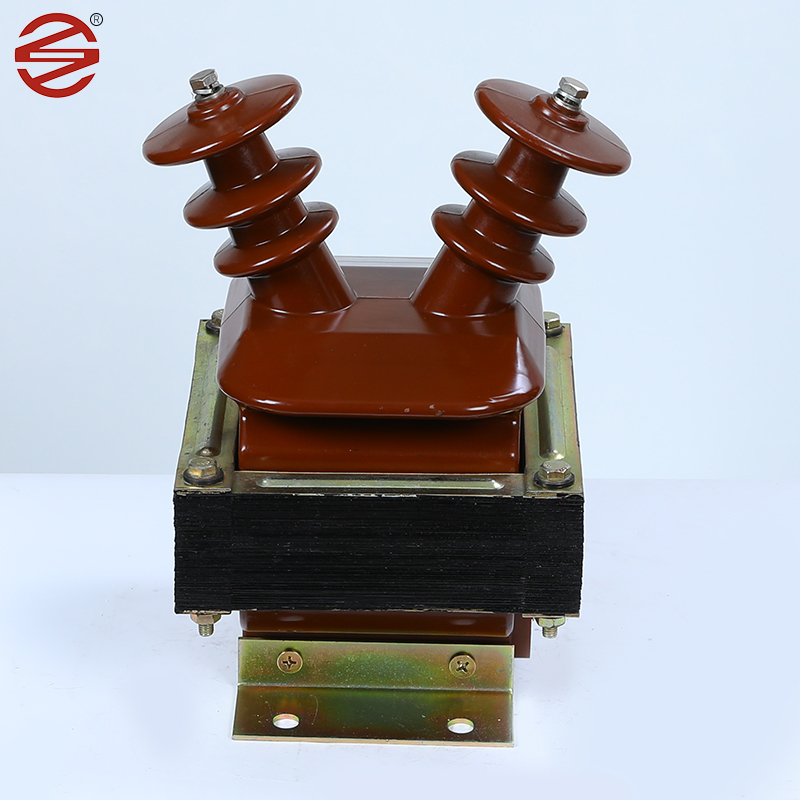

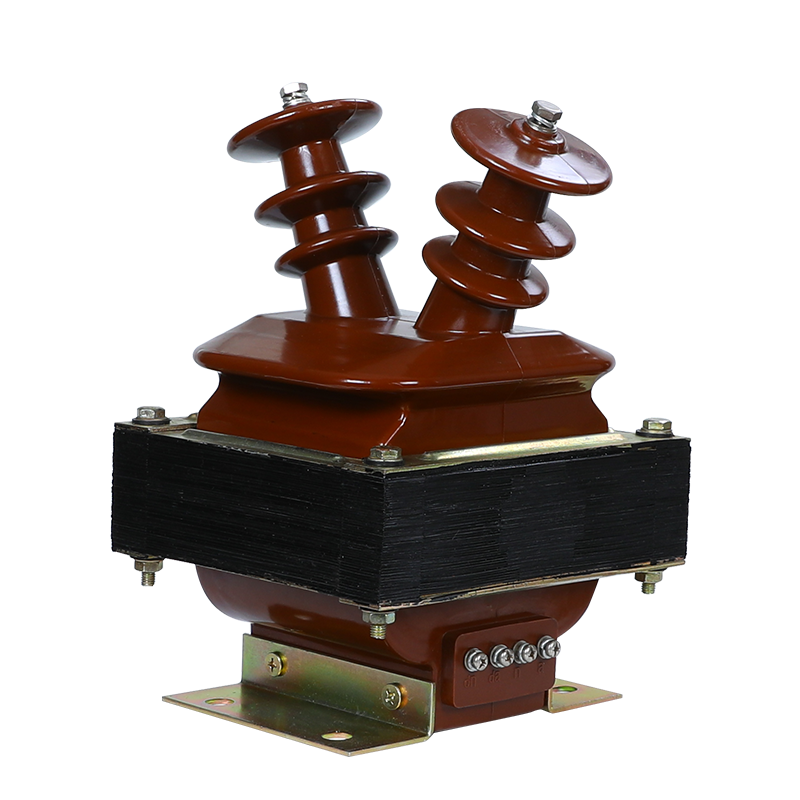

Transformatorul de tensiune de 10 kV fabricat de DAHU ELECTRIC joacă un rol cheie în dulapul de distribuție interioară, oferind o soluție puternică pentru măsurarea curentului, monitorizarea energiei electrice și relee de protecție în sistemele AC monofazate și trifazate. Aceste sisteme funcționează fără probleme la frecvențe de 50 Hz sau 60 Hz, îndeplinind o gamă largă de cerințe electrice pentru tensiuni ale echipamentelor de până la 12 kV.

Trimite o anchetă

Descriere produs

Foi de oțel siliciu laminate la rece: transformatorul de tensiune de 10 kV utilizează de obicei foi de oțel siliciu laminate la rece ca miez. Aceste materiale sunt laminate la rece și au proprietăți magnetice excelente, cum ar fi permeabilitatea ridicată și pierderea miezului scăzută, ceea ce le face ideale pentru transformatoarele de curent. Folosind tablă de oțel silicon laminată la rece ca material de bază, transformatorul de curent poate realiza un transfer eficient de energie, îmbunătățind astfel eficiența sistemului. În comparație cu alte materiale, foile de oțel siliciu laminate la rece au bucle de histerezis mai mici și pierderi de magnetizare, ceea ce înseamnă mai puțină risipă de energie și un consum mai mic de energie.

Rășină epoxidică: Rășina epoxidică are proprietăți dielectrice excelente și rezistență mecanică, este prima alegere a materialului izolator al transformatorului de tensiune de 10 kV. Turnările epoxidice oferă o izolație fiabilă care protejează componentele interne de defecțiunile electrice și de factorii de mediu.

Cupru: Conductorii de cupru sunt de obicei utilizați pentru înfășurările în transformatorul de tensiune de 10 kV. Aceste materiale oferă o conductivitate electrică ridicată și durabilitate mecanică, permițând transmiterea eficientă a semnalelor de curent, rezistând în același timp la solicitările operaționale.

Material (rășină epoxidică): transformatoarele de tensiune de 10 kV sunt găzduite în carcase din rășină epoxidică. Rășina epoxidică are proprietăți excelente de izolare, poate preveni în mod eficient trecerea curentului sau a tensiunii, pentru a asigura funcționarea în siguranță a circuitului.

Are rezistență la temperatură ridicată și se poate adapta la cerințele de lucru în medii cu temperaturi ridicate.

Are o rezistență bună la coroziune, poate rezista la eroziunea unor substanțe chimice și poate prelungi durata de viață a transformatorului.

Are performanțe bune de etanșare, astfel încât transformatorul epoxidic are de obicei o bună performanță impermeabilă și rezistentă la umiditate și este potrivit pentru utilizare în medii umede.

În comparație cu transformatoarele tradiționale cu scufundare în ulei, transformatoarele epoxidice au în general o greutate mai mică și sunt ușor de instalat și întreținut.

Superioritatea produsului

Placarea produsului nostru a șuruburilor și a plăcii de jos atinge 8um/min, ceea ce este mai rezistent la umiditate și mai rezistent la rugină. Luciul este mai bun.

1.	Aplicație	Contorizare
2.	Instalare	De interior.
3.	Izolatie	Rășină turnată
4.	Tip	Inductie de tensiune
5.	Constructie	Rășină epoxidice tip uscat turnat
6.	Numărul de faze	Singe Phase (1 set=3 nr.)
7.	Frecvență	50 Hz
8.	Montaj Montat	Sprijin pe structură portal montat
9.	Tensiune nominală primară a sistemului	11 kV (fază la fază)
10.	Tensiune maximă primară a sistemului	12 kV (fază la fază)
11.	Pământeni de sistem	Impământat eficient
12.	Izolație de bază (rezistență la impulsuri Voltaj)	75 kV
13.	Tensiune de rezistență la frecvența puterii	28 kV
14.	Capătul neutru al înfășurării primare, pt conexiune directă la masă	Izolat pentru a rezista la 10 kV test de joasă frecvență.
15.	Tipul de înfășurare secundară	Înfășurare simplă
16.	Raportul de transformare	11 kV//3/0,11 kV/3
17.	Distanța de scurgere	25 mm/kV (minimum)
18.	Povara secundară evaluată	7,5 până la 10 VA
19.	Factorul limită de tensiune	1,2 continuu și 1,5 timp de 30 de secunde
20.	Clasa de precizie	0,2 pentru contorizare.
21.	Standard	Proiectare, Fabricare, Testare, Instalare și Performanța trebuie să fie conformă cel mai târziu edițiile IEC 61869-1 și IEC 61869-3.
