Descriere produs

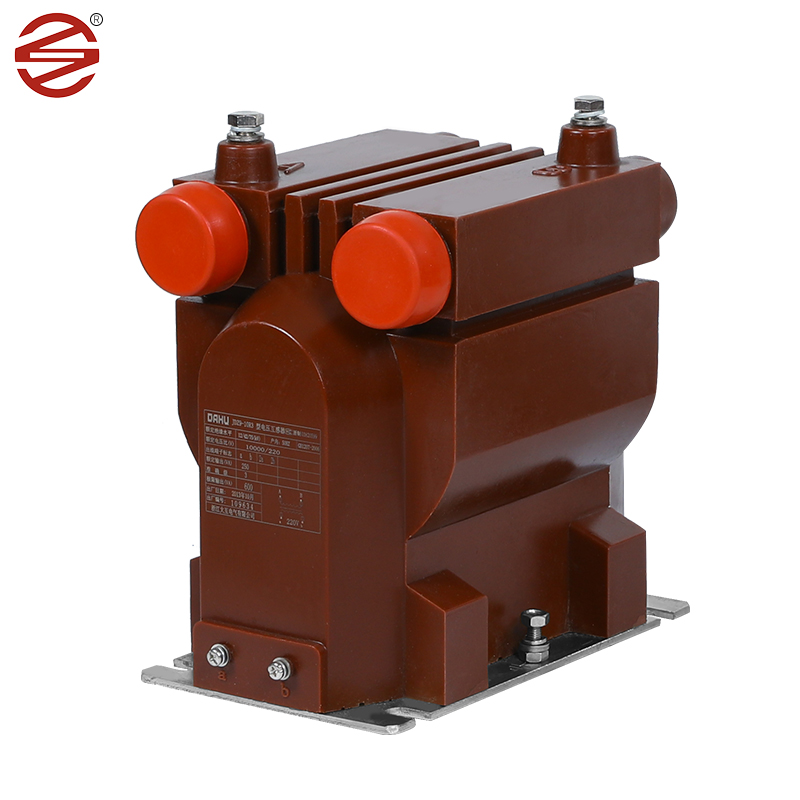

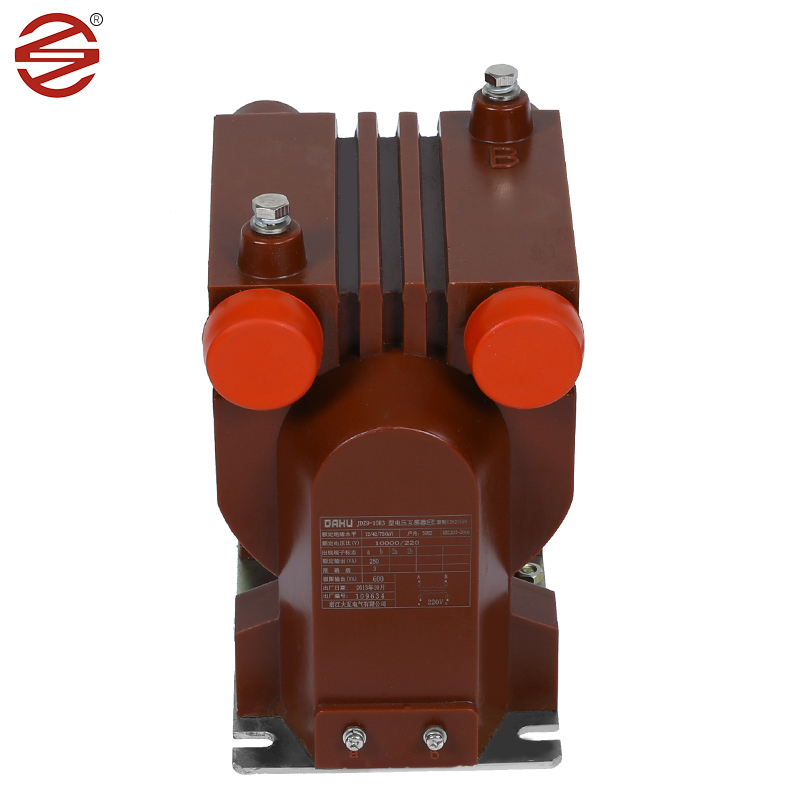

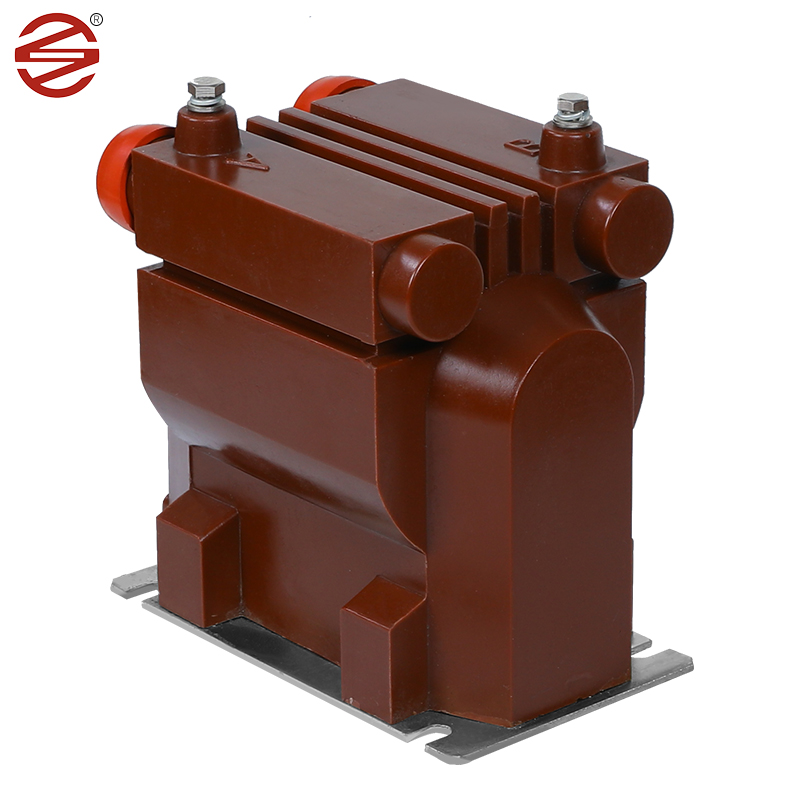

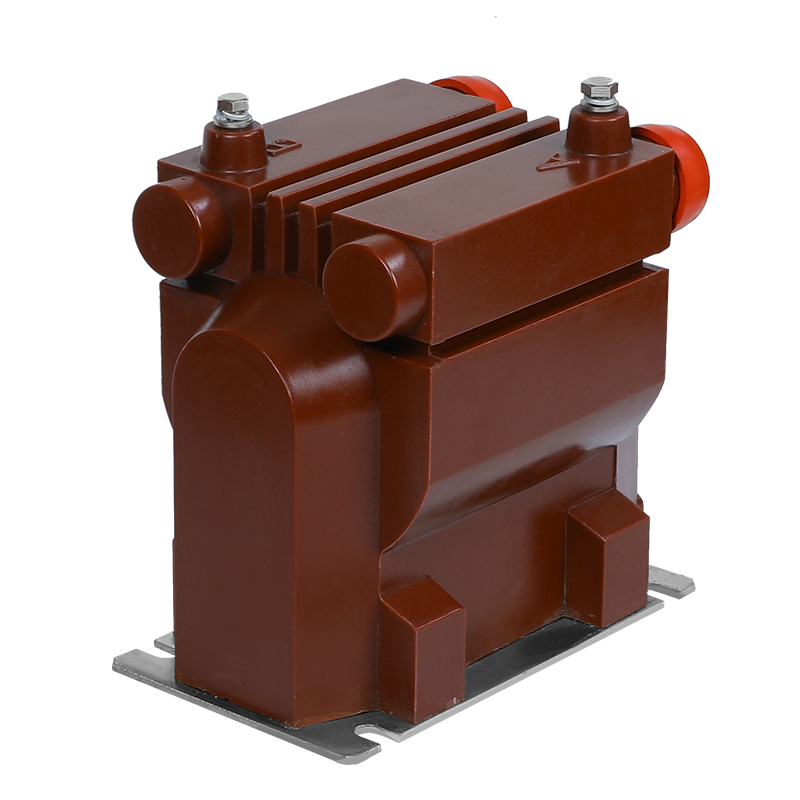

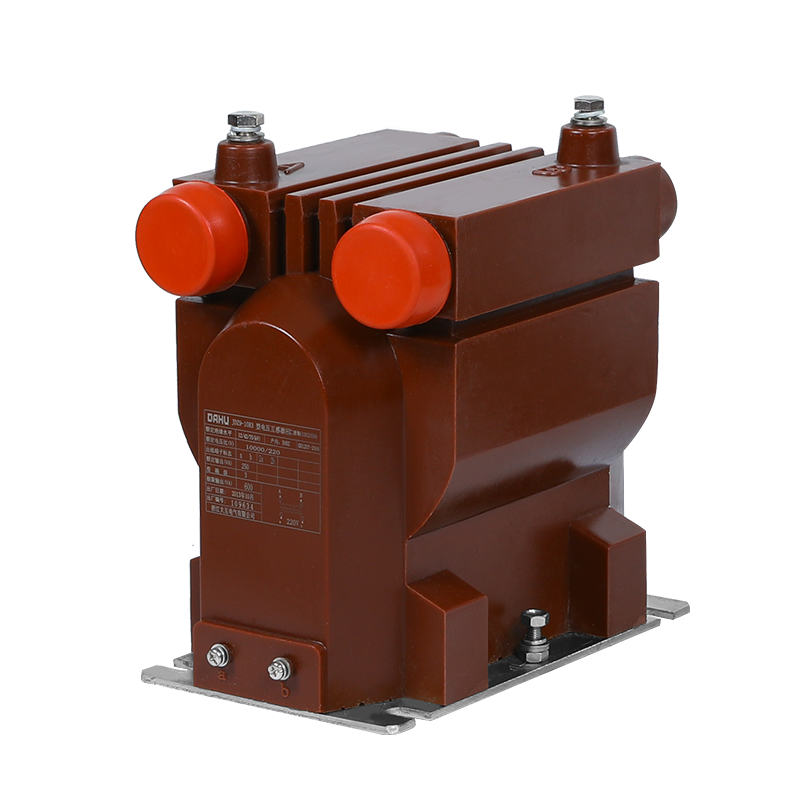

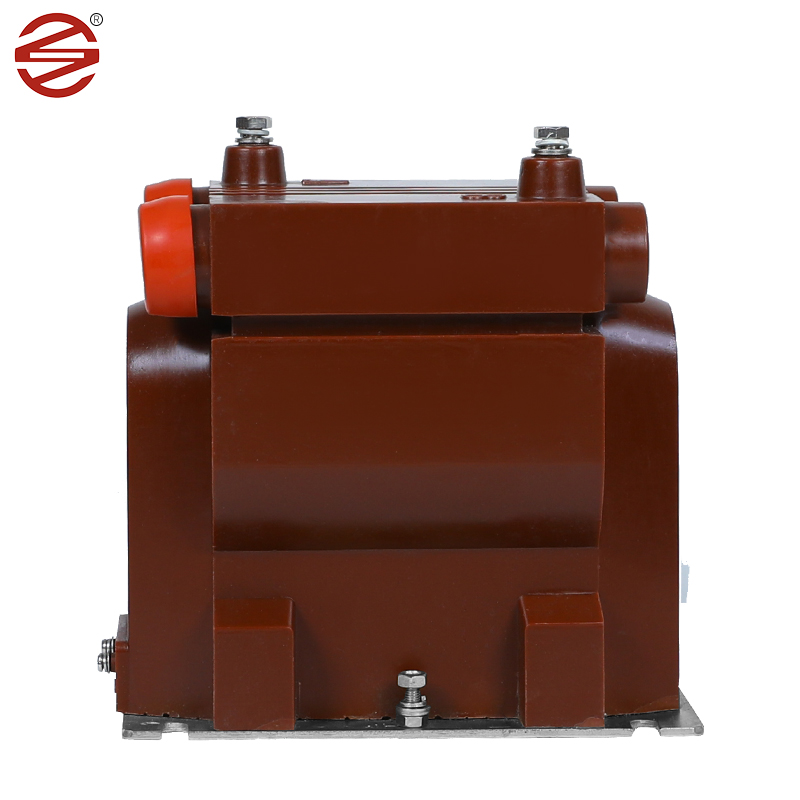

PT de 10kV fabricat de Dahu Electric este o componentă esențială în dulapurile de întrerupătoare interioare, jucând un rol crucial în sistemele electrice moderne. Nu numai că măsoară tensiunea, dar, de asemenea, îndeplinește sarcini importante, cum ar fi monitorizarea energiei electrice și asigurând funcționarea lină a releelor de protecție atât în sistemele monofazate, cât și în cele trifazate.

Pe lângă capacitățile sale funcționale, PT -ul de 10 kV de la Dahu Electric este cunoscut pentru angajamentul său față de calitate și inovație. Încorporează caracteristici avansate, suferă teste riguroase și respectă standardele industriei, asigurând performanțe fiabile.

Introducerea produsului

Foaia de oțel din siliciu cu role la rece: 10 kV Pt folosește adesea o foaie de oțel siliciu cu rostire rece ca miez, datorită proprietăților sale magnetice excelente. Aceste materiale prezintă o permeabilitate ridicată și pierderi de miez redus, ceea ce le face ideale pentru transferul de energie eficient. Au bucle de histereză mai mici și pierderi de magnetizare în comparație cu alte opțiuni, ceea ce duce la mai puține deșeuri de energie și la un consum de energie mai mic.

Rășină epoxidică: rășina epoxidică are proprietăți dielectrice excelente și rezistență mecanică, este prima alegere a materialului de izolare Pt de 10 kV. Cele turnări epoxidice asigură o izolație fiabilă care protejează componentele interne de defalcarea electrică și de factorii de mediu.

Cupru: Conductoarele de cupru sunt de obicei utilizate pentru înfășurări în 10 kV PT. Aceste materiale oferă o conductivitate electrică ridicată și o durabilitate mecanică, permițând transmiterea eficientă a semnalelor curente, rezumând tensiuni operaționale.

Material (rășină epoxidică): 10 kV Pt utilizează carcase din rășină epoxidică, care are proprietăți excelente de izolare și poate preveni trecerea curentului sau tensiunii pentru funcționarea circuitului sigur. De asemenea, este rezistent la temperaturi ridicate și coroziune și are performanțe bune de sigilare pentru capacități impermeabile și rezistente la umiditate. Transformatoarele epoxidice sunt mai ușoare și mai ușor de instalat și de întreținut în comparație cu transformatoarele impersate cu ulei.

Superioritatea produsului

Placarea noastră cu șuruburi și placa de jos ajunge la 8um/min, ceea ce este mai rezistent la umiditate și rezistent la rugină. Glosul este mai bun.

1.	Aplicație	Contorizare
2.	Instalare	De interior.
3.	Izolare	Rășină turnată
4.	Tip	Inducția tensiunii
5.	Construcție	Distribuție de rășină epoxidică de tip uscat
6.	Numărul de fază	Faza SingE (1 set = 3 nr.)
7.	Frecvenţă	50 Hz
8.	Montare montată	Suport pe structura de gantry montată
9.	Sistem tensiune primară nominală	11 kV (fază la fază)
10.	Sistem tensiune maximă primară	12 kV (fază la fază)
11.	Pământeni de sistem	Efectiv pământ
12.	Izolație de bază (Impulse rezistă Voltaj)	75 kV
13.	Frecvența puterii rezistente la tensiune	28 kV
14.	Capătul neutru al înfășurării primare, pentru Conexiune directă la sol	Izolat pentru a rezista la 10 kV Test de frecvență joasă.
15.	Tip de înfășurare secundară	O singură înfășurare
16.	Raportul de transformare	11 kV // 3/0.11 kV/3
17.	Distanța de înfiorare	25mm/kV (minim)
18.	Sarcina secundară evaluată	7,5 până la 10 VA
19.	Factorul de limită de tensiune	1,2 continuu și 1,5 timp de 30 de secunde
20.	Clasa de precizie	0,2 pentru contorizare.
21.	Standard	Proiectare, fabricație, testare, instalare și Performanța va fi în conformitate cu cele mai recente Ediții ale IEC 61869-1 și IEC 61869-3.
